TYM3L 带剩余电流保护塑料外壳式断路器 R
Plastic case circuit breaker 泰永电气

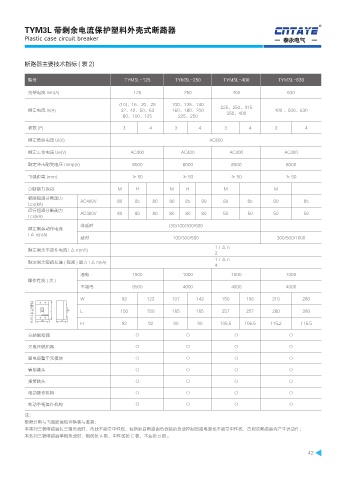

断路器主要技术指标 ( 表 2)

型号 TYM3L-125 TYM3L-250 TYM3L-400 TYM3L-630
壳架电流 Inm(A) 125 250 400 630

(10)、16、20、25 100、125、140
额定电流 In(A) 32、40、50、63 160、180、200 225、250、315 400 、500、630
350、400
80、100、125 225、250
极数 (P) 3 4 3 4 3 4 3 4

额定绝缘电压 Ui(V) AC800
额定工作电压 Ue(V) AC400 AC400 AC400 AC400

额定冲击耐受电压 Uimp(V) 8000 8000 8000 8000
飞弧距离 (mm) ≯ 50 ≯ 50 ≯ 50 ≯ 50

分断能力级别 M H M H M M
极限短路分断能力 AC400V 80 85 80 80 85 80 80 85 80 85
Lcu(kA)
运行短路分断能力 AC400V 80 80 80 80 80 80 50 50 50 50
Lcs(kA)
非延时 (30)100/300/500
额定剩余动作电流
I △ n(mA)
延时 100/300/500 300/500/1000
1 I△n
额定剩余不动作电流 I △ n(mA)
2
1 I△n
额定剩余短路接通 ( 短路 ) 能力 I △ n(kA)
4
通电 1500 1000 1000 1000
操作性能 ( 次 )
不通电 8500 4000 4000 4000

W 92 122 107 142 150 198 210 280
L 150 150 165 165 257 257 280 280
-
8 )
H 92 92 90 90 106.5 106.5 115.2 115.5
्ܰࡆࠩ NN
分励脱扣器 ○ ○ ○ ○
欠电压脱扣器 ○ ○ ○ ○
漏电报警单元模块 ○ ○ ○ ○

辅助锄头 ○ ○ ○ ○
报警触头 ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○
转动手柄操作机构 ○ ○ ○ ○
注：
极限分断与飞弧距离包含横装与竖装；
本第列三极断路器接三相负载时，负载不能带中性线，包括取自断路器负载端的负载控制回路电源也不能带中性线，否则该断路器会产生误动作；
本系列三极断路器单相负载时，相线接 A 极，中性线接 C 极，不要接 B 极。
