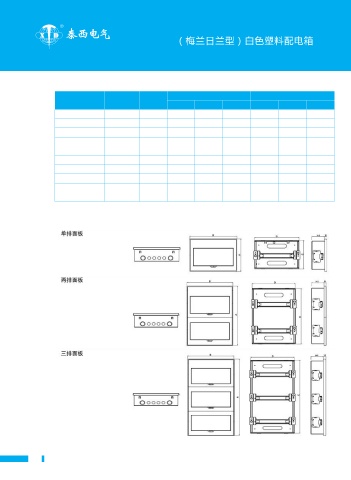

（梅兰日兰型）白色塑料配电箱 电表箱
TAIXI ELECTRICAL TAIXI ELECTRICAL

▲ 单相一户电表箱
暗装 明装
型号与规格 回路(18mm) 材质
A(mm) B(mm) H(mm) C(mm) D(mm) H(mm) 型号 配件名称 名称 型号规格 数量
仿梅兰日兰型面板 4 ABS 108 200 83 135 220 83 进线 隔离开关 HL30-100/2 1
TX-101
仿梅兰日兰型面板 6 ABS 145 200 83 175 220 83 出线 断路器 DZ47-63/2 1
仿梅兰日兰型面板 8 ABS 180 200 83 205 220 83 进线 断路器 DZ47-63/2 1
TX-102
仿梅兰日兰型面板 12 ABS 250 200 83 280 220 83 出线 断路器 DZ47-63/2 1
仿梅兰日兰型面板 16 ABS 320 200 83 350 220 83 进线 接线端子 二进二出 1
TX-103
仿梅兰日兰型面板 18 ABS 360 200 83 395 250 83 出线 断路器 DZ47-63/2 1
仿梅兰日兰型面板 24 ABS 250 320 83 300 345 83 注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²
仿梅兰日兰型面板 32 ABS 320 420 83 350 440 83
仿梅兰日兰型面板 36 ABS 360 480 83 395 500 83 ▲ 单相二户电表箱
仿梅兰日兰型面板 48 ABS 320 640 83 350 660 83
型号 配件名称 名称 型号规格 数量
总进线 断路器 DZ47-125 1
TX-201 出线 接线端子 二进四出 1
进线 断路器 DZ47-63/2 2
总进线 接线端子 二进四出 1
TX-202 出线 隔离开关 HL30-100/1 2
进线 断路器 DZ47-63/2 2
总进线 断路器 DZ47-125 1
TX-203 出线 接线端子 二进四出 1
进线 接线端子 四进四出 1
注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²

▲ 单相四户电表箱

型号 配件名称 名称 型号规格 数量
总进线 断路器 DZ47-125 1
TX-401 出线 接线端子 一进四出 2
进线 断路器 DZ47-63/2 4
总进线 接线端子 二进四出 2
TX-402 出线 隔离开关 HL30-100/1 4
进线 断路器 DZ47-63/2 4
总进线 断路器 DZ47-125 1
TX-403 出线 接线端子 一进八出 2
进线 接线端子 八进八出 1
注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²
