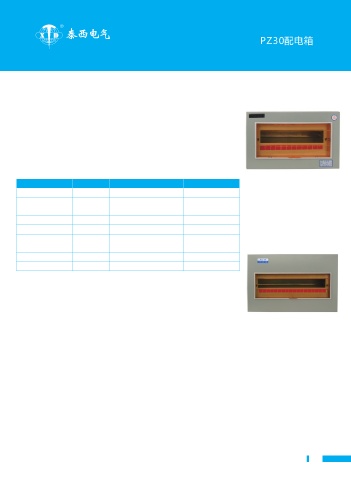

ATSE-Q5双电源转换开关 PZ30配电箱
TAIXI ELECTRICAL TAIXI ELECTRICAL

▲ 概述

· PZ30配电箱塑料面板是一种安装在PZ30配电照明箱上的塑料面板，起到固定美化终端箱和保护终端
箱内电器的作用。PZ30塑料面板分别有2-24回路等型号，适用于各规格的PZ30照明箱。
· 产品外观大方，做工精细，高品质的配电箱面板,选用高级原材料，质量稳定可靠，面盖永久不会出现
斑点，耐腐蚀不易变色，柔韧性强，适用于交流50HZ，额定电压220V、380V的模数化终端电路中。
PZ30配电箱面板既有塑料艺术美感，又有高强度韧性和硬度，抗击打能力高。
· PZ30塑料面板分为盖子和底座两部分，原料品质卓越，采用正料生产，根据不同规格调配科学比例。
远优于普通PZ30塑料面板，性价比属同类产品最高。如意秉承诚信服务的原则，已和国内众多大企业
合作，高品质值得信赖，是您长期合作的首选。

▲ 主要技术参数

产品名称 产品型号 产品规格 包装数量
PZ30面板 4回路 外形尺寸（mm） 106X103 20
PZ30面板 6回路 外形尺寸（mm） 144X124 20
PZ30面板 8回路 外形尺寸（mm） 180X124 10
PZ30面板 10回路 外形尺寸（mm） 217X124 10
PZ30面板 12回路 外形尺寸（mm） 252X124 5
PZ30面板 15回路 外形尺寸（mm） 307X124 5
PZ30面板 18回路 外形尺寸（mm） 361X124 5
PZ30面板 20回路 外形尺寸（mm） 397X124 5
PZ30面板 24回路 外形尺寸（mm） 468X124 1

▲ PZ30配电箱的安装和调试

· 安装：
1、首先确认PZ30配电箱的安装地点无爆炸性、腐蚀性气体或尘埃；。
2、确认PZ30配电箱的安装地点无剧烈震动，应确认离地面面留足够的高度。
3、确认环境温度在-5℃-40℃，在常温下相对湿度不超过90%，无凝露；如果环境温湿度超过此要
求，需要特殊设计的开关控制柜。或采取一定的措施后才能使用。
4、供电电压在-10%-+10%之间
5、海拔高度不超过2000米。
· 调试：
调试前准备工作：确认控制柜安装是否就位；确认柜面的表面是否有损伤，是否影响绝缘；确认柜内
是否干燥、整洁；确认柜内接线是否松动、脱落现象；柜内是否有多余的线头或异物（如扳手、电焊
条、小的铜排）；检查每个螺栓是否松动、碰撞现象；手动测试机械联锁是否可靠、准确；检查开关
电器的分断是否良好，应该是无卡阻现象；
· 调试：
柜子控制电源上电，按设备的电气原理图要求进行模拟动作试验，试验各控制回路是否工作正常，是
否个符合设计要求。用试验电源送电，电动合分，看动作准确与否。
