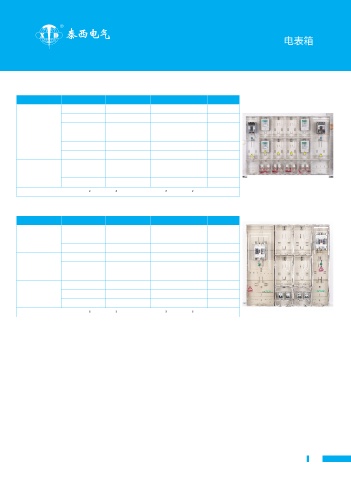

电表箱 电表箱
TAIXI ELECTRICAL TAIXI ELECTRICAL
▲ 三相计量箱(电子式) ▲ 单相十二户电表箱
型号 TX-D-X1 型号 配件名称 名称 型号规格 数量
尺寸 590X300X130mm 总进线 断路器 TXM1-225L/3300 1
材质 聚碳酸酯(PC)、阻燃工程塑料(ABS) TX-ZH-601 出线 隔离开关 HL30-100/2 6
进线 断路器 DZ47-63/2 8
功能用途
总进线 断路器 TXM1-225L/3300 1
直入式三相电表箱，可安装三相预付费电子表，电子表适用于一般的三相电表用户。箱体采用上下锁扣 TX-ZH-602 出线 接线端子 三进六出 一进六出 1 1
式结构，设计新颖，造型美观，方便安装和维护，产品具有优良的透明性、电绝缘性、阻燃性和耐候 进线 断路器 DZ47-63/2 8
性，重量轻、体积小、抗冲击、耐紫外线、抗老化。 总进线 断路器 TXM1-225L/3300 1
TX-ZH-603 出线 接线端子 三进六出 一进六出 1
进线 接线端子 十二进十二出 1
注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²
▲ 单相四户内嵌式电表箱 ▲ 单相十六户电表箱
型号 配件名称 名称 型号规格 数量 型号 配件名称 名称 型号规格 数量
总进线 断路器 DZ47-125 1 总进线 断路器 TXM1-225L/3300 1
TX-N-401 出线 接线端子 一进四出 2 TX-L-1601 出线 隔离开关 HL30-100/2 6
进线 断路器 DZ47-63/2 3 进线 断路器 DZ47-63/2 6
总进线 接线端子 一进四出 2 总进线 断路器 TXM1-225L/3300 1
TX-N-402 出线 隔离开关 HL30-100/1 4 TX-L-1602 出线 接线端子 三进六出 一进六出 1 1
进线 断路器 DZ47-63/2 4 进线 断路器 DZ47-63/2 6
总进线 断路器 DZ47-125 1 总进线 断路器 TXM1-225L/3300 1
TX-N-403 出线 接线端子 一进四出 2 TX-L-1603 出线 接线端子 三进六出 一进六出 1
进线 接线端子 八进八出 1 进线 接线端子 十二进十二出 1
注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM² 注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²
▲ 单相九户电表箱
型号 配件名称 名称 型号规格 数量
总进线 断路器 TXM1-225L/3300 1
TX-N-601 出线 隔离开关 HL30-100/2 6
进线 断路器 DZ47-63/2 8
总进线 断路器 TXM1-225L/3300 1
TX-N-602 出线 接线端子 三进六出 一进六出 1 1
进线 断路器 DZ47-63/2 8
总进线 断路器 TXM1-225L/3300 1
TX-N-603 出线 接线端子 三进六出 一进六出 1
进线 接线端子 十二进十二出 1
注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²
