电表箱 电表箱
TAIXI ELECTRICAL TAIXI ELECTRICAL

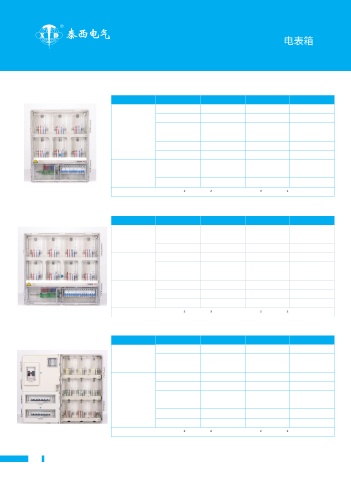

▲ 单相六户电表箱 ▲ 单相十二户电表箱

型号 配件名称 名称 型号规格 数量 型号 配件名称 名称 型号规格 数量
总进线 断路器 DZ47-125 1 总进线 断路器 TXM1-225L/3300 1
TX-601 出线 接线端子 一进六出 2 TX-L-1201 出线 隔离开关 HL30-100/2 12
进线 断路器 DZ47-63/2 6 进线 断路器 DZ47-63/2 12
总进线 接线端子 一进六出 2 总进线 断路器 TXM1-225L/3300 1
TX-602 出线 隔离开关 HL30-100/1 6 TX-L-1202 出线 接线端子 三进十二出 一进十二出 1 1
进线 断路器 DZ47-63/2 6 进线 断路器 DZ47-63/2 12
总进线 断路器 DZ47-125 1 总进线 断路器 CM1-100H/3300 1
TX-603 出线 接线端子 一进六出 2 TX-L-1203 出线 断路器 DZ47-63/2 12
进线 接线端子 十二进十二出 1 进线 断路器 DZ47-63/2 12
注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM² 注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²

▲ 单相八户电表箱 ▲ 单相十六户电表箱

型号 配件名称 名称 型号规格 数量 型号 配件名称 名称 型号规格 数量
总进线 断路器 DZ47-125 1 总进线 断路器 TXM1-225L/3300 1
TX-801 出线 接线端子 一进八出 2 TX-L-1601 出线 隔离开关 HL30-100/2 2
进线 断路器 DZ47-63/2 8 进线 断路器 DZ47-63/2 8
总进线 接线端子 一进八出 2 总进线 断路器 TXM1-225L/3300 2
TX-802 出线 隔离开关 HL30-100/1 8 TX-L-1602 出线 接线端子 三进十六出 一进十六出 8
进线 断路器 DZ47-63/2 8 进线 断路器 DZ47-63/2 8
总进线 断路器 DZ47-125 1 总进线 断路器 TXM1-100H/3300 1
TX-803 出线 接线端子 一进八出 2 TX-L-1603 出线 断路器 DZ47-63/2 2
进线 接线端子 十六进十六出 1 进线 断路器 DZ47-63/2 1
注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM² 注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²
▲ 单相九户电表箱 ▲ 多功能计量配电箱

型号 配件名称 名称 型号规格 数量 型号 TX-D-X1
总进线 断路器 TXM1-225L/3300 1 尺寸 510X410X140mm
TX-L-901 出线 隔离开关 HL30-100/2 9 材质 聚碳酸酯(PC)、阻燃工程塑料(ABS)
进线 断路器 DZ47-63/2 9
功能用途
总进线 断路器 TXM1-225L/3300 1
TX-L-902 出线 接线端子 三进九出 一进九出 1 三相多功能计量箱，采用上下锁扣结构，适用于变压器低压计量及各种三相配电箱计量需求；
进线 断路器 DZ47-63/2 1 1、两个三相表、一个联合接线盒。
总进线 断路器 TXM1-100H/3300 9 2、三个互感器、一块三相表、一个联合接线盒、一个塑壳断路器。
TX-L-903 出线 断路器 DZ47-63/2 1
3、可根据惯例需求安装不同的计量模式。
进线 断路器 DZ47-63/2 9
注：总开关连接线BV16MM²或BV25MM²,电能表连接线BV6MM²或BV10MM²
