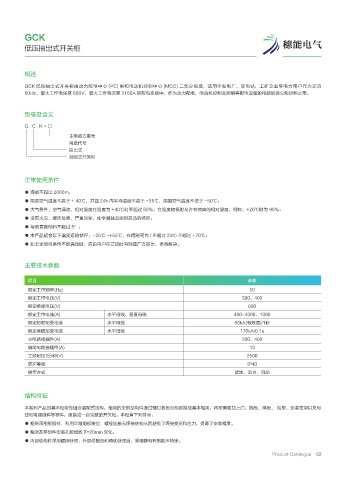

GCK
低压抽出式开关柜
概述
GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控制中心 (MCC) 二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交流
50Hz，最大工作电压至 660V，最大工作电流至 3150A 的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
型号及含义
G C K - □
主电路方案号
用途代号
抽出式
封闭式开关柜
正常使用条件
● 海拔不超过 2000m；
● 周围空气温度不高于 + 40℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃；
● 大气条件：空气清洁，相对湿度在温度为 +40℃时不超过 50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为 90%；
● 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
● 与垂直面倾斜不超过 5°；
● 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃；
● 如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
主要技术参数
项目 参数
额定工作频率(Hz) 50
额定工作电压(V) 380、400
额定绝缘电压(V) 690
额定工作电流(A) 水平母线、垂直母线 400-4000、1000
额定短时耐受电流 水平母线 80kA(有效值)/1秒
额定峰值耐受电流 水平母线 176kA/0.1s
主电路接插件(A) 200，400
辅助电路接插件(A) 10
工频耐压1分钟(V) 2500
防护等级 IP40
操作方式 就地，远方，自动
结构特征
本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、 抽屉、安装支架以及母
线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
● 框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
● 框架及零部件安装孔按模数 E=20mm 变化。
● 内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
