GCK
低压抽出式开关柜

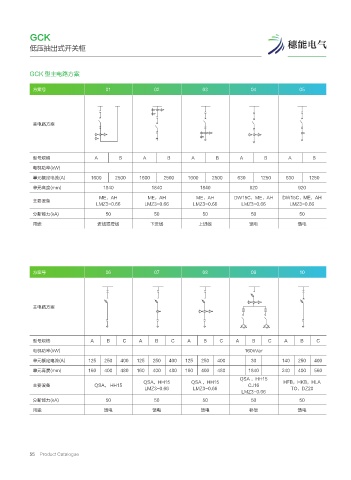

GCK 型主电路方案

方案号 01 02 03 04 05

主电路方案

型号规格 A B A B A B A B A B

电机功率(kW)
单元额定电流(A) 1600 2500 1600 2500 1600 2500 630 1250 630 1250
单元高度(mm) 1840 1840 1840 920 920
ME，AH ME，AH ME，AH DW15C，ME，AH DW15C，ME，AH
主要设备
LMZ3-0.66 LMZ3-0.66 LMZ3-0.66 LMZ3-0.66 LMZ3-0.66
分断能力(kA) 50 50 50 50 50
用途 进线或母线 下进线 上进线 馈电 馈电

方案号 06 07 08 09 10

主电路方案

型号规格 A B C A B C A B C A B C A B C
电机功率(kW) 160kVar
单元额定电流(A) 125 250 400 125 250 400 125 250 400 30 140 250 400
单元高度(mm) 160 400 480 160 400 480 160 400 480 1840 240 400 560
QSA ，HH15
QSA，HH15 QSA ，HH15 HFB，HKB，HLA
主要设备 QSA， HH15 CJ16
LMZ3-0.66 LMZ3-0.66 TO，DZ20
LMZ3-0.66
分断能力(kA) 50 50 50 50 50
用途 馈电 馈电 馈电 补偿 馈电
