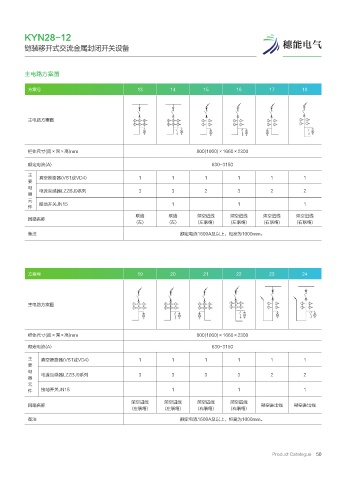

KYN28-12
铠装移开式交流金属封闭开关设备
主电路方案图
方案号 13 14 15 16 17 18
主电路方案图
柜体尺寸(宽×深×高)mm 800(1000)×1660×2300
额定电流(A) 630~3150
主 真空断路器(VS1或VD4) 1 1 1 1 1 1
要
电
器 电流互感器LZZBJ9系列 3 3 2 3 2 2
元
件 接地开关JN15 1 1 1
联络 联络 架空进线 架空进线 架空进线 架空进线
回路名称
(左) (左) (左联络) (左联络) (右联络) (右联络)
备注 额定电流1600A及以上，柜宽为1000mm。
方案号 19 20 21 22 23 24
主电路方案图
柜体尺寸(宽×深×高)mm 800(1000)×1660×2300
额定电流(A) 630~3150
主 真空断路器(VS1或VD4) 1 1 1 1 1 1
要
电
器 电流互感器LZZBJ9系列 3 3 3 3 2 2
元
件 接地开关JN15 1 1 1
架空进线 架空进线 架空进线 架空进线
回路名称 架空进出线 架空进出线
(左联络) (左联络) (右联络) (右联络)
备注 额定电流1600A及以上，柜宽为1000mm。
Product Catalogue 50
