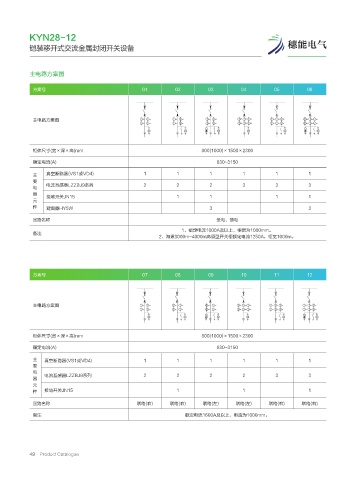

KYN28-12
铠装移开式交流金属封闭开关设备
主电路方案图
方案号 01 02 03 04 05 06
主电路方案图
柜体尺寸(宽×深×高)mm 800(1000)×1500×2300
额定电流(A) 630~3150
主 真空断路器(VS1或VD4) 1 1 1 1 1 1
要
电 电流互感器LZZBJ9系列 2 2 2 3 3 3
器 接地开关JN15 1 1 1 1
元
件 避雷器HY5W 3 3
回路名称 受电、馈电
1、额定电流1600A及以上，柜宽为1000mm。
备注
2、海拔3000m~4000m高原型开关柜额定电流1250A，柜宽1000m。
方案号 07 08 09 10 11 12
主电路方案图
柜体尺寸(宽×深×高)mm 800(1000)×1500×2300
额定电流(A) 630~3150
主 真空断路器(VS1或VD4) 1 1 1 1 1 1
要
电
电流互感器LZZBJ9系列 2 2 2 2 3 3
器
元
件 接地开关JN15 1 1 1
回路名称 联络(右) 联络(右) 联络(左) 联络(左) 联络(右) 联络(右)
备注 额定电流1600A及以上，柜宽为1000mm。
