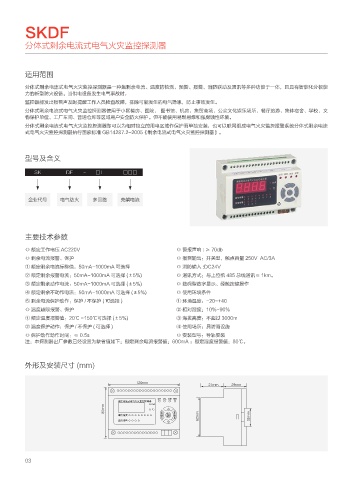

SKDF

分体式剩余电流式电气火灾监控探测器

适用范围

分体式剩余电流式电气火灾监控探测器是一种集剩余电流、温度的检测、预警、报警、消防联动及通讯等多种功能于一体，且具有智能化分板能
力的新型防火设备。当供电设备发生电气事故时，
监控器能发出报警声及时提醒工作人员检查故障，排除可能发生的电气隐患，防止事故发生。
分体式剩余电流式电气火灾监控探测器使用于小区楼房、医院、 图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅游、集体宿舍、学校、文
物保护单位、工厂车间、普通仓库等区域用户安全防火保护。但不能使用易燃易爆和强腐蚀性环境。
分体式剩余电流式电气火灾监控探测器即可以为相对独立的用电区域作保护而单独安装，也可以联网组成电气火灾监探报警系统分体式剩余电流
式电气火灾监控探测器执行国家标准 GB14287.2-2005《剩余电流式电气火灾监控探测器》。

型号及含义

SK DF - □L □□□

企业代号 电气防火 多回路 壳架电流

主要技术参数

◎ 额定工作电压 AC220V ◎ 警报声响 : ≥ 70db
◎ 剩余电流报警、保护 ◎ 报警输出：开关型，触点容量 250V AC/3A
① 额定剩余电流标称值：50mA-1000mA 可选择 ◎ 消防输入 :DC24V
② 额定剩余报警电流：50mA-1000mA 可选择 (±5%) ◎ 通讯方式：与上位机 485 总线通讯≤ 1km。
③ 额定剩余动作电流：50mA-1000mA 可选择 (±5%) ◎ 数码型数字显示、经触按键操作
④ 额定剩余不动作电流：50mA-1000mA 可选择 (±5%) ◎ 使用环境条件
⑤ 剩余电流保护动作：保护 / 不保护 ( 可选择 ) ① 环境温度：-20~+40
◎ 温度越限报警、保护 ② 相对湿度：10%~90%
① 额定温度报警值：20℃ -150℃可选择 (±5%) ③ 海拔高度：不超过 3000m
② 温度保护动作：保护 / 不保护 ( 可选择 ) ④ 使用场所：具防雨设施
◎ 保护动作动作时间：≤ 0.5s ◎ 安装型号：导轨安装
注：本探测器出厂参数已经设罝为缺省值如下：额定剩余电流报警值：600mA ；额定湿度报警值：80℃。

外形及安装尺寸 (mm)

NN
NN NN

䓼㵸 䕆ԍ ⊴䴟 ៑䂒
ޕ҅⩡≭ᐻ⩡⅀▗▪⯽ᣓᣎ≷ஔ N"
NN č
␻⩡៑䂒 䃪 㒚 ⊴ ⶚䃐 ⼧ ѹ 㜖 NN NN
ูѹ
䴟 ᷬ
⍕Ꮢ៑䂒
