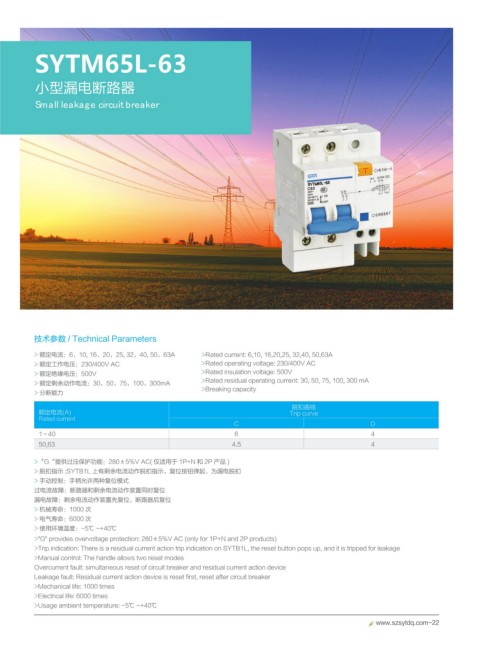

SYTM65L-63

小型漏电断路器

͠ͺͮ͹͹Ḥ͹Ͳͮ͸ͮʹͲḤͰͶͿͰ΂Ͷ΁ḤͯͿͲͮ͸ͲͿ

技术参数 / Technical Parameters

> 额定电流：6，10, 16，20，25, 32，40, 50，63A >Rated current: 6,10, 16,20,25, 32,40, 50,63A
> 额定工作电压：230/400V AC >Rated operating voltage: 230/400V AC
> 额定绝缘电压：500V >Rated insulation voltage: 500V
>Rated residual operating current: 30, 50, 75, 100, 300 mA
> 额定剩余动作电流：30，50，75，100，300mA
>Breaking capacity
> 分断能力
脱扣曲线
额定电流(A) Trip curve
Rated current
C D
1～40 6 4
50,63 4.5 4

>“G“提供过压保护功能：280±5%V AC( 仅适用于 1P+N 和 2P 产品 )
> 脱扣指示 :SYTB1L 上有剩余电流动作脱扣指示，复位按钮弹起，为漏电脱扣
> 手动控制：手柄允许两种复位模式
过电流故障：断路器和剩余电流动作装置同时复位
漏电故障：剩余电流动作装置先复位，断路器后复位
> 机械寿命：1000 次
> 电气寿命：6000 次
> 使用环境温度：-5℃ ~+40℃
>"G" provides overvoltage protection: 280±5%V AC (only for 1P+N and 2P products)
>Trip indication: There is a residual current action trip indication on SYTB1L, the reset button pops up, and it is tripped for leakage
>Manual control: The handle allows two reset modes
Overcurrent fault: simultaneous reset of circuit breaker and residual current action device
Leakage fault: Residual current action device is reset first, reset after circuit breaker
>Mechanical life: 1000 times
>Electrical life: 6000 times
>Usage ambient temperature: -5℃ ~+40℃
