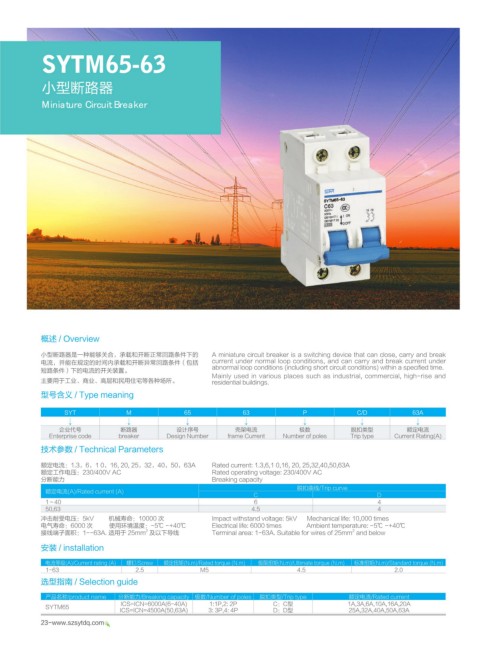

SYTM65-63

小型断路器

͚ͶͻͶͮ΁΂ͿͲḤ͐ͶͿͰ΂Ͷ΁Ḥ͏ͿͲͮ͸ͲͿ

概述 / Overview

小型断路器是一种能够关合，承载和开断正常回路条件下的 A miniature circuit breaker is a switching device that can close, carry and break
电流，并能在规定的时间内承载和开断异常回路条件（包括 current under normal loop conditions, and can carry and break current under
短路条件）下的电流的开关装置。 abnormal loop conditions (including short circuit conditions) within a specified time.
Mainly used in various places such as industrial, commercial, high-rise and
主要用于工业、商业、高层和民用住宅等各种场所。 residential buildings.
型号含义 / Type meaning

SYT M 65 63 P C/D 63A
↓ ↓ ↓ ↓ ↓ ↓ ↓
企业代号 断路器 设计序号 壳架电流 极数 脱扣类型 额定电流
Enterprise code breaker Design Number frame Current Number of poles Trip type Current Rating(A)
技术参数 / Technical Parameters

额定电流：1.3，6，1 0，16, 20, 25，32，40，50，63A Rated current: 1.3,6,1 0,16, 20, 25,32,40,50,63A
额定工作电压：230/400V AC Rated operating voltage: 230/400V AC
分断能力 Breaking capacity
脱扣曲线/Trip curve
额定电流(A)/Rated current (A)
C D
1～40 6 4
50,63 4.5 4
冲击耐受电压：5kV 机械寿命：10000 次 Impact withstand voltage: 5kV Mechanical life: 10,000 times
电气寿命：6000 次 使用环境温度：-5℃ -+40℃ Electrical life: 6000 times Ambient temperature: -5℃ -+40℃
2
2
接线端子面积：1--63A. 适用于 25mm 及以下导线 Terminal area: 1-63A. Suitable for wires of 25mm and below
安装 / installation
电流等级(A)/Current rating (A) 螺钉/Screw 额定扭矩(N.m)/Rated torque (N.m) 极限扭矩(N.m)/Ultimate torque (N.m) 标准扭矩(N.m)/Standard torque (N.m)
1-63 2.5 M5 4.5 2.0
选型指南 / Selection guide
产品名称/product name 分断能力/Breaking capacity 极数/Number of poles 脱扣类型/Trip type 额定电流/Rated current
ICS=ICN=6000A(6-40A) 1:1P,2: 2P C：C型 1A,3A,6A,10A,16A,20A
SYTM65
ICS=ICN=4500A(50,63A) 3: 3P,4: 4P D：D型 25A,32A,40A,50A,63A
