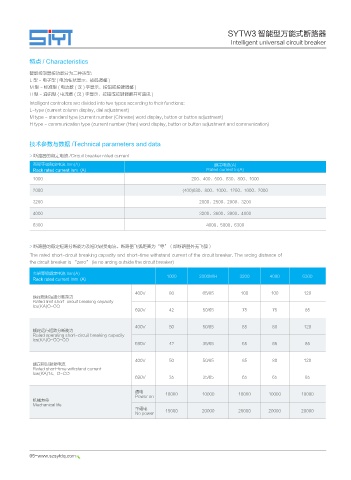

SYTW3 智能型万能式断路器
Intelligent universal circuit breaker

特点 / Characteristics

智能控制器按功能分为二种类型：
L 型 - 电子型 ( 电流柱状显示、拔码调整 )
M 型 - 标准型 ( 电流数 ( 汉 ) 字显示、按钮或按键调整 )
H 型 - 通讯型 ( 电流数 ( 汉 ) 字显示、按钮或按键调整并可通讯 )
Intelligent controllers are divided into two types according to their functions:
L-type (current column display, dial adjustment)
M type - standard type (current number (Chinese) word display, button or button adjustment)
H type - communication type (current number (Han) word display, button or button adjustment and communication)

技术参数与数据 /Technical parameters and data

> 断路器的额定电流 /Circuit breaker rated current
壳架等级额定电流 Inm(A) 额定电流(A)
Rack rated current Inm (A) Rated current In(A)
1000 200、400、500、630、800、1000
2000 (400)630、800、1000、1250、1600、2000

3200 2000、2500、2900、3200
4000 3200、3600、3900、4000

6300 4000、5000、6300

> 断路器的额定短路分断能力及短时耐受电流。断路器飞弧距离为“零”（即断路器外无飞弧）
The rated short-circuit breaking capacity and short-time withstand current of the circuit breaker. The arcing distance of
the circuit breaker is “zero” (ie no arcing outside the circuit breaker)
壳架等级额定电流 Inm(A) 1000 2000M/H 3200 4000 6300
Rack rated current Inm (A)
400V 80 65/85 100 100 120
额定极限短路分断能力
Rated limit short-circuit breaking capacity
lcu(KA)O-CO
690V 42 50/65 75 75 85

400V 50 50/85 85 80 120
额定运行短路分断能力
Rated operating short-circuit breaking capacity
lcs(KA)O-CO-CO
690V 42 35/65 65 65 85

400V 50 50/85 85 80 120
额定短时耐受电流
Rated short-time withstand current
lcw(KA)1s，O-CO
690V 35 35/65 65 65 85

通电 10000 10000 10000 10000 10000
Power on
机械寿命
Mechanical life
不通电 15000 20000 20000 20000 20000
No power
