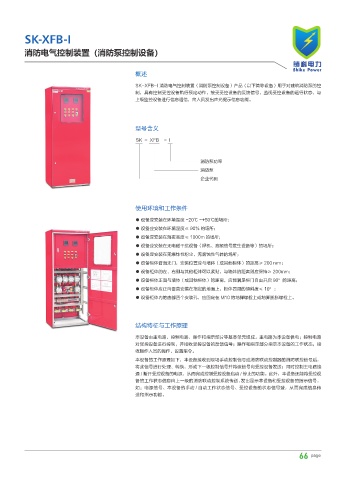

SK-XFB-I

          消防电气控制装置(消防泵控制设备)



                                                概述

                                                SK-XFB-I 消防电气控制装置(消防泵控制设备)产品(以下简称设备)用于对建筑消防泵的控
                                                制,具有控制受控设备执行预定动作,接受受控设备的反馈信号、监视受控设备的运行状态、与
                                                上级监控设备进行信息通信,向人员发出声光提示信息功能。




                                                型号含义

                                                SK  -  XFB    -  I


                                                                      消防泵功率
                                                                      消防泵
                                                                      企业代码




                                                使用环境和工作条件

                                                ● 设备应安装在环境温度 -20℃ -+50℃的场所;
                                                ● 设备应安装在环境湿度≤ 90% 的场所;
                                                ● 设备应安装在海拔高度≤ 1000m 的场所;
                                                ● 设备应安装在无电磁干扰设备(焊机、高频信号发生设备等)的场所;
                                                ● 设备应安装在无爆炸性粉尘、无腐蚀性气体的场所;
                                                ● 设备柜体背面无门,安装位置应与墙体(或其他柜体)的距离≥ 200 mm;
                                                ● 设备柜体的左、右侧与其他柜体可以紧贴,与墙体的距离则应保持≥ 200mm;
                                                ● 设备柜体正面与墙体(或其他柜体)的距离,应能满足柜门自由开启 90°的距离;
                                                ● 设备柜体应正向垂直安装在指定的地面上,柜体四周的倾斜度≤ 10°;
                                                ● 设备柜体内的底部四个安装孔,应固定在 M10 的地脚螺栓上或地脚膨胀螺栓上。




                                                结构特征与工作原理

                                                本设备由主电路、控制电路、操作和指示部分等基本单元组成。主电路为本设备供电;控制电路
                                                对受控设备进行控制,并接收受控设备的反馈信号;操作和指示部分指示本设备的工作状态,接
                                                收操作人员的操作、设置指令。
                                                本设备的工作原理如下:本设备接收到现场手动控制信号或消防联动控制器的消防联控信号后,
                                                将此信号进行处理、转换,形成下一级控制信号并将该信号向受控设备发送;同时控制主电路接
                                                通 / 断开受控设备的电源,从而完成控制受控设备启动 / 停止的功能。此外,本设备还能将受控设
                                                备的工作状态信息向上一级的消防联动控制系统传送,发出显示本设备和受控设备的指示信号,
                                                如:电源信号、本设备的手动 / 自动工作状态信号、受控设备的状态信号登,从而完成信息传
                                                送和指示功能。
