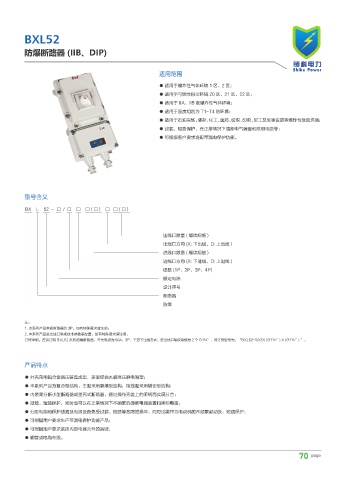

Page 77 - 上海铈科电力成套设备有限公司
P. 77

BXL52

         防爆断路器 (IIB、DIP)



                                                        适用范围

                                                        ● 适用于爆炸性气体环境 1 区、2 区;
                                                        ● 适用于可燃性粉尘环境 20 区、21 区、22 区;
                                                        ● 适用于 IIA、IIB 级爆炸性气体环境;
                                                        ● 适用于温度组别为 T1~T4 的环境;
                                                        ● 适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境;
                                                        ● 过载、短路保护,在正常情况下通断电气装置和照明电路等;
                                                        ● 可根据客户要求选配带漏电保护功能。











          型号含义
 T:根据用户要求定制
          BX    L    52  -  □  /  □    □    □ ( □ )    □   □ ( □ )
 设计序号
 配电柜
 防爆
                                                         出线口数量 ( 螺纹规格 )
                                                         出线口方向 (X: 下出线、D: 上出线 )
                                                         进线口数量 ( 螺纹规格 )
                                                         进线口方向 (X: 下进线、D: 上进线 )
                                                         极数 (1P、2P、3P、4P)
                                                         额定电流
                                                         设计序号
                                                         断路器
                                                         防爆


          注:
          1. 本系列产品常规断路器为 3P,如有特殊要求请注明;
          2. 本系列产品进出线口常规技术参数表配置,如有特殊要求请注明。
          订货举例:若需订购 BXL52 系列防爆断路器,开关电流为 50A,3P、下进下出线方式、进出线口螺纹规格为 2 个 G1¼”,则订货型号为:“BXL52-50/3X (G1¼”) X (G1¼”) ”。



          产品特点
          ● 外壳采用铝合金高压铸造成型,表面经抛丸后高压静电喷塑;
          ● 本系列产品为复合型结构,主腔采用隔爆型结构,接线腔采用增安型结构;
          ● 内装高分断小型断路器或塑壳式断路器,通过操作壳盖上的手柄而实现分合;
          ● 过载、短路保护,同时也可以在正常情况下不频繁的通断电器装置和照明电路;
          ● 分配电能和保护线路及电源设备免受过载、短路等故障的损坏,同时也能作为电动机的不频繁起动及、短路保护;
          ● 可根据用户要求生产带漏电保护功能产品;
          ● 可根据用户要求选择内部电器元件的品牌;
          ● 钢管或电缆布线。
