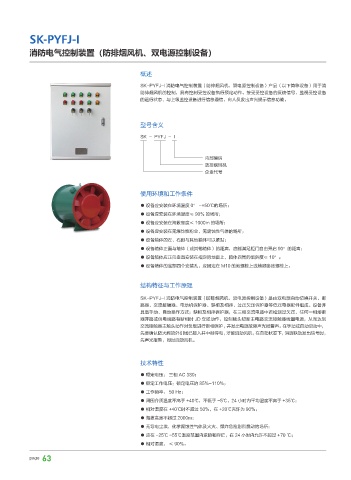

SK-PYFJ-I

           消防电气控制装置(防排烟风机、双电源控制设备)



                                                 概述

                                                 SK-PYFJ-I 消防电气控制装置(防排烟风机、双电源控制设备)产品(以下简称设备)用于消
                                                 防排烟风机的控制,具有控制受控设备执行预定动作,接受受控设备的反馈信号、监视受控设备
                                                 的运行状态、与上级监控设备进行信息通信,向人员发出声光提示信息功能。



                                                 型号含义

                                                 SK  -  PYFJ  -  I



                                                                        内部编码
                                                                        防排烟风机
                                                                        企业代号



                                                 使用环境和工作条件

                                                 ● 设备应安装在环境温度 0° -+50℃的场所;
                                                 ● 设备应安装在环境湿度≤ 90% 的场所;
                                                 ● 设备应安装在海拔高度≤ 1000m 的场所;
                                                 ● 设备应安装在无爆炸性粉尘、无腐蚀性气体的场所;
                                                 ● 设备箱体的左、右侧与其他箱体可以紧贴;
                                                 ● 设备箱体正面与墙体(或其他箱体)的距离,应能满足柜门自由开启 90°的距离;
                                                 ● 设备箱体应正向垂直安装在指定的地面上,箱体四周的倾斜度≤ 10°;
                                                 ● 设备箱体的底部四个安装孔,应固定在 M10 的地螺栓上或地脚膨胀螺栓上。


                                                 结构特征与工作原理

                                                 SK-PYFJ-I 消防电气控制装置(防排烟风机、双电源控制设备)是由双电源自动切换开关、断
                                                 路器、交流接触器、电动机保护器、缺相及相序、过压欠压保护器等低压电器配件组成。设备并
                                                 具备手动、自动操作方式;缺相及相序保护器,在三相交流电路中若检测过欠压、任何一相熔断
                                                 器开路或供电线路有断相时 JD 立即动作,控制触头切断主电路交流接触器线圈电源,从而达到
                                                 交流接触器主触头动作对负载进行断相保护,并发出电源故障声光报警声。在手动或自动启动中,
                                                 先要确认防火阀的外引线已接入并中继得电,才能启动风机,在自动状态下,消防联动发出信号时,
                                                 先声光报警,同时启动风机。



                                                 技术特性

                                                 ● 额定电压: 三相 AC 380;
                                                 ● 额定工作电压:额定电压的 85%-110%;
                                                 ● 工作频率: 50 Hz;
                                                 ● 周围介质温度不高于 +40℃,不低于 -5℃,24 小时内平均温度不高于 +35℃;
                                                 ● 相对湿度在 +40℃时不超过 50%,在 +20℃充许为 90%;
                                                 ● 海拔高度不超过 2000m;
                                                 ● 无导电尘埃,化学腐蚀性气体及火灾、爆炸危险剧烈震动的场所;
                                                 ● 应在 -25℃ ~55℃温度范围内运输和存贮,在 24 小时内允许不超过 +70 ℃;
                                                 ● 相对湿度: ≤ 90%。
