P. 76

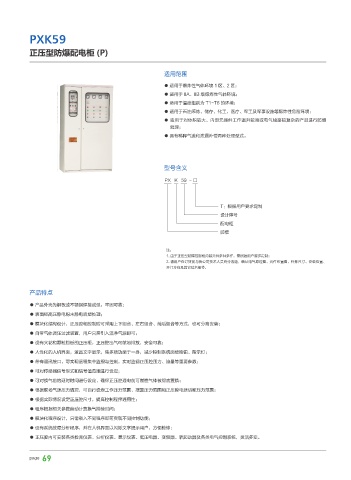

PXK59

           正压型防爆配电柜 (P)



                                                         适用范围

                                                         ● 适用于爆炸性气体环境 1 区、2 区;
                                                         ● 适用于 IIA、IIB 级爆炸性气体环境;
                                                         ● 适用于温度组别为 T1~T6 的环境;
                                                         ● 适用于石油采炼、储存、化工、医疗、军工及军事设施等爆炸性危险环境;
                                                         ● 适用于对体积较大、内部元器件工作温升较高或电气线路较复杂的产品进行防爆
                                                            处理;
                                                         ● 具有稀释气流和泄漏补偿两种处理型式。




                                                         型号含义

                                                          PX   K   59  - □




                                                                             T:根据用户要求定制
                                                                             设计序号
                                                                             配电柜
                                                                             防爆


                                                          注:
                                                          1. 由于正压型防爆控制柜内装元件多种多样,需根据用户要求定制;
                                                          2. 请用户在订货前与我公司技术人员充分沟通,确认电气原理图、元件布置图、外形尺寸、安装位置、
                                                          开门方向及其它技术细节。



           产品特点

           ● 产品外壳为钢板或不锈钢焊接成型,牢固可靠;
           ● 表面经高压静电粉末静电喷塑处理;
           ● 模块化结构设计,正压腔和控制腔可采用上下组合、左右组合、前后组合等方式,也可分离安装;
           ● 自带气体调压过滤装置,用户只需引入洁净气源即可;
           ● 设有火花和颗粒挡板的正压柜,正压腔出气可就地排放,安全可靠;
           ● 人性化的人机界面,液晶文字显示,集多项功能于一身,减少控制系统面板按钮、指示灯;
           ● 带有通讯接口,可实现远程集中监视与控制,实时监视正压腔压力、流量等重要参数;
           ● 可对传感器信号型式和信号值范围进行设定;
           ● 可对换气前的延时时间进行设定,确保正压腔通电前可燃性气体被彻底置换;
           ● 根据现场气源压力情况,可自行设定工作压力范围、报警压力范围和正压腔电源切断压力范围;
           ● 根据实际情况设定正压腔尺寸,提高控制程序通用性;
           ● 程序根据相关参数自动计算换气持续时间;
           ● 模块化程序设计,只需载入不同程序即可实现不同控制功能;
           ● 设有系统故障分析程序,并在人机界面以闪烁文字提示用户,方便检修;
           ● 正压腔内可安装各类检测仪表、分析仪表、显示仪表、低压电器、变频器、软起动器及各类电气控制系统,灵活多变。
