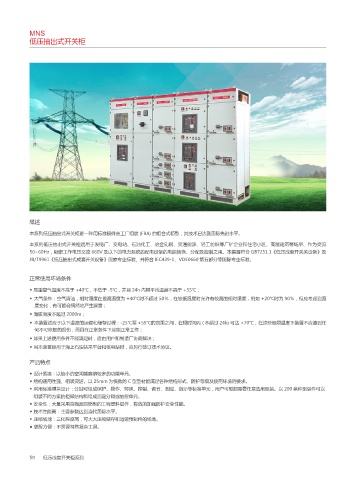

MNS
低压抽出式开关柜

概述

本系列低压抽出式开关柜是一种用标准模件由工厂组装 (FBA) 的组合式柜型，其技术已达到国际先进水平。
本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流
50~60Hz，额定工作电压交流 660V 及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合 GB7251.1《低压成套开关关设备》及
JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合 IEC439-1、VDE0660 第五部分等国际专业标准。

正常使用环境条件

◆ 周围空气温度不高于 +40℃，不低于 -5℃，并且 24h 内其平均温度不高于 +35℃；
◆ 大气条件：空气清洁，相对湿度在最高温度为 +40℃时不超过 50％，在较低温度时允许有较高的相对湿度，例如 +20℃时为 90％，但应考虑到温
度变化，有可能会偶然地产生凝露；
◆ 海拔高度不超过 2000m；
◆ 本装置适应于以下温度的运输和储存过程：-25℃至 +55℃的范围之间，在短时间内 ( 不超过 24h) 可达 +70℃，在这些极限温度下装置不应遭到任
何不可恢复的损伤，而且在正常条件下应能正常工作；
◆ 如果上述使用条件不能满足时，应由用户和制造厂协商解决；
◆ 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

产品特点

◆ 设计紧凑：以较小的空间能容纳较多的功能单元。
◆ 结构通用性强、组装灵活。以 25mm 为模数的 C 型型材能满足各种结构形式、防护等级及使用环境的要求。
◆ 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。以 200 余种组装件可以
组装不同方案的柜架结构和组成固定分隔或抽屉单元。
◆ 安全性：大量采用高强度阻燃型的工程塑料组件，有效的加强防护安全性能。
◆ 技术性能高：主要参数达到当代国际水平。
◆ 压缩场地：三化程度高，可大大压缩储存和运输预制件的场地。
● 装配方便：不需要特殊复杂工具。
