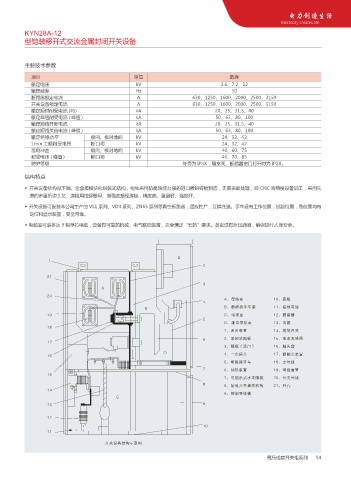

KYN28A-12
型铠装移开式交流金属封闭开关设备

主要技术参数

项目 单位 数据
额定电压 kV 3.6、7.2、12
额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150
开关设备额定电流 A 630、1250、1600、2000、2500、3150
额定短时耐受电流 (4S) kA 20、25、31.5、40
额定峰值耐受电流 ( 峰值 ) kA 50、63、80、100
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流 ( 峰值 ) kA 50、63、80、100
额定绝缘水平 极间、极对地间 kV 24、32、42
1min 工频耐受电压 断口间 kV 24、32、42
雷电冲击 极间、极对地间 kV 40、60、75
耐受电压 ( 峰值 ) 断口间 kV 46、70、85
防护等级 外壳为 IP4X，隔室间、断路器室门打开时为 IP2X。

结构特点

◆ 开关设备结构见下图。全金属模块化组装式结构，柜体采用防腐蚀能力强的进口敷铝锌板制造，无需表面处理，经 CNC 高精度设备加工，采用先
进的多重折边工艺，连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、强度好。

◆ 开关设备可配装本公司生产的 VS1 系列、VD4 系列、ZN65 系列等真空断路器，适应性广，互换性强。手车设有工作位置，试验位置，各位置均有
定位和显示装置，安全可靠。

◆ 电缆室可装多达 9 根单芯电缆，设备有可靠的机械、电气联锁装置，完全满足“五防”要求。各室设有泄压通道，确保运行人身安全。

%

"

"Njආጲࠈ Njऄ౛

# #Njறᡸ٧੣ᢻࠈ Njଋڠආጲ
$Njႂ፵ࠈ Njᥗᭆ٧

%Njፘႂ٧̀ᛪ Njႂ፵

Nj෹ԌᜈᎵ NjଋڠधС
NjᜈԄयᬥ౛ Njႂึ̈ਕ٧

Njᬥ౛὇า᫂Ὀ Njᝎܿᄣ
Nj̃൒ଢܿ Nj᭡ᝎܿᜈᎵ
Njறᡸ٧੣ᢻ Nj˞ආጲ
NjҪབᜈᎵ Njආጲݒክ

NjԺઙѢयපࣰᬥ౛ Njѫஂආጲ
NjଋڠधСୱͺ఺ౝ Njܰܦ

Njଌ҃࠭ጲമ
$

धС᝹ܫፆౝᇧ਒ڎ

高压成套开关柜系列 54
