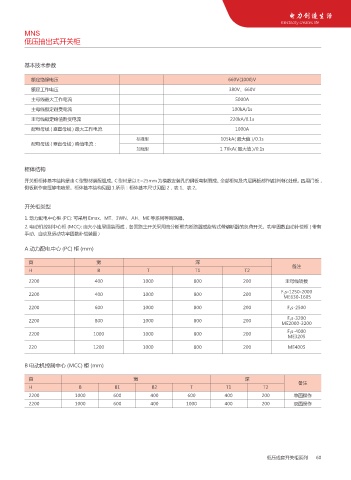

MNS
低压抽出式开关柜

基本技术参数

额定绝缘电压 660V(1000)V
额定工作电压 380V、660V

主母线最大工作电流 5000A
主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/0.1s
配电母线 ( 垂直母线 ) 最大工作电流 1000A
标准型 105kA( 最大值 )/0.1s
配电母线 ( 垂直母线 ) 峰值电流：
加强型 1 76kA( 最大值 )/0.1s

柜体结构
开关柜柜体基本结构是由 C 型型材装配组成。C 型材是以 E=25mm 为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，
侧板则作高压静电喷塑。柜体基本结构见图 1 所示：柜体基本尺寸见图 2，表 1、表 2。

开关柜类型
1. 动力配电中心柜 (PC): 可采用 Emax、MT、3WN、AH、ME 等系列等断路器。
2. 电动机控制中心柜 (MCC): 由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜 ( 带有
手动、自动及远动功率因数补偿装置 )

A 动力配电中心 (PC) 柜 (mm)

高 宽 深
备注
H B T T1 T2
2200 400 1000 800 200 主母线转接
F 1 s-1250-2000
2200 400 1000 800 200 ME630-1605
2200 600 1000 800 200 F 2 s-2500

F 4 s-3200
2200 800 1000 800 200
ME2000-3200
F 5 s-4000
2200 1000 1000 800 200 ME3205
220 1200 1000 800 200 ME4005

B 电动机控制中心 (MCC) 柜 (mm)

高 宽 深
备注
H B B1 B2 T T1 T2
2200 1000 600 400 600 400 200 单面操作
2200 1000 600 400 1000 400 200 双面操作

低压成套开关柜系列 60
