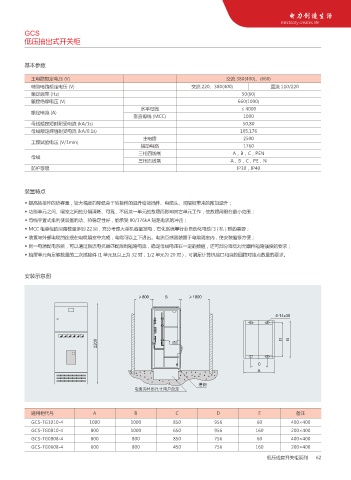

GCS
低压抽出式开关柜

基本参数

主电路额定电压 (V) 交流 380(400)、(660)
辅助电路额定电压 (V) 交流 220、380(400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
水平母线 ≤ 4000
额定电流 (A)
垂直母线 (MCC) 1000
母线额定短时耐受电流 (kA/1s) 50,80
母线额定峰值耐受电流 (kA/0.1s) 105,176
主电路 2500
工频试验电压 (V/1min)
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40

装置特点

◆ 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；
◆ 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围；
◆ 母线平置式排列使装置的动、热稳定性好，能承受 80/176kA 短路电流的冲击；
◆ MCC 柜单柜的回路数量多到 22 回，充分考虑大单机容量发电，石化系统等行业自动化电动门 ( 机 ) 群的需要；
◆ 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感器装置于电缆隔室内，使安装维修方便；
◆ 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；
◆ 抽屉单元有足够数量的二次插接件 (1 单元及以上为 32 对，1/2 单元为 20 对 )，可满足计算机接口和自控回路对接点数量的要求。

安装示意图

通用柜代号 A B C D E 备注
GCS-TG1010-4 1000 1000 850 956 60 400×400
GCS-TG0810-4 800 1000 650 956 160 200×400
GCS-TG0808-4 800 800 850 756 60 400×400
GCS-TG0608-4 600 800 450 756 160 200×400

低压成套开关柜系列 62
