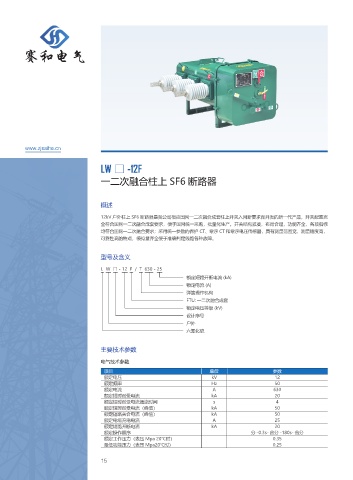

LW □ -12F

一二次融合柱上 SF6 断路器

概述

12kV 户外柱上 SF6 断路器是我公司相应国网一二次融合成套柱上开关入网新要求而开发的新一代产品，开关配置完
全符合国网一二次融合成套要求，便于国网统一采购，批量化生产。开关结构紧凑，布局合理，功能齐全，各项指标
均符合国网一二次融合要求；采用统一参数的保护 CT、零序 CT 和零序电压传感器，具有测量范围宽，测量精度高，
可靠性高的特点，模拟量齐全便于准确判定线路各种故障。

型号及含义

L W □ - 12 F / T 630 - 25
额定短路开断电流 (kA)
额定电流 (A)
弹簧操作机构
FTU: 一二次融合成套
额定电压等级 (kV)
设计序号
户外
六氟化硫

主要技术参数
电气技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定短时耐受电流 kA 20
额定短时耐受电流通流时间 s 4
额定短时耐受电流（峰值） kA 50
额定短路关合电流（峰值） kA 50
额定电缆充电电流 A 25
额定短路开断电流 kA 20
额定操作顺序 分 -0.3s- 合分 -180s- 合分
额定工作压力（表压 Mpa 20℃时） 0.35
最低功能压力（表压 Mpa20℃时） 0.25
