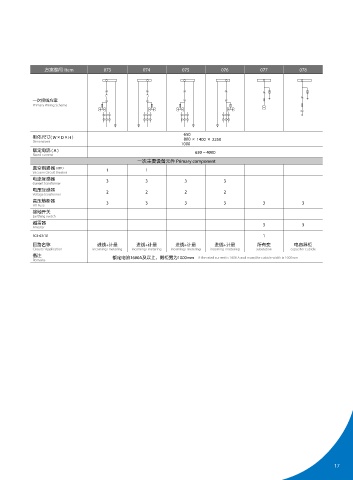

方案编号 Item 061 062 063 064 065 066 方案编号 Item 073 074 075 076 077 078

一次接线方案 一次接线方案
Primary Wiring Scheme Primary Wiring Scheme

650 650
柜体尺寸( W×D×H ) 柜体尺寸( W×D×H )
Dimensions 800 × 1400 × 2250 Dimensions 800 × 1400 × 2250
1000 1000
额定电流 ( A ) 630～4000 630～4000 额定电流 ( A )
Rated current Rated current 630～4000
一次主要设备元件 Primary component 一次主要设备元件 Primary component
真空断路器 ( iBV ) 真空断路器 ( iBV ) 1 1
Vacuum Circuit Breaker Vacuum Circuit Breaker
电流互感器 2 2 3 3 2 2 电流互感器
Current transformer Current transformer 3 3 3 3
电压互感器 电压互感器
Voltage transformer 2 2 2 2 3 3 Voltage transformer 2 2 2 2
高压熔断器
HV Fuse 3 3 3 3 3 3 高压熔断器 3 3 3 3 3 3
HV Fuse
接地开关
Earthing switch 接地开关
避雷器 Earthing switch
Arrester 避雷器 3 3
回路名称 计量+左联 计量+右联 计量+左联 计量+右联 计量+左联 计量+右联 Arrester
Circuits' Application metering+L coupling metering+R coupling metering+L coupling metering+R coupling metering+L coupling metering+R coupling SC4-63/10 1
备注 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm
Remarks
回路名称 进线+计量 进线+计量 进线+计量 进线+计量 所有变 电容器柜
Circuits' Application incoming+metering incoming+metering incoming+metering incoming+metering substation capacitor cubicle
备注
方案编号 Item 067 068 069 070 071 072 Remarks 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm

一次接线方案
Primary Wiring Scheme

650
柜体尺寸( W×D×H ) 800 × 1400 × 2250
Dimensions
1000
额定电流 ( A ) 630～4000 630～4000
Rated current
一次主要设备元件 Primary component
真空断路器 ( iBV )
Vacuum Circuit Breaker 1 1
电流互感器 3 3 2 2 2 2
Current transformer
电压互感器 3 3 2 2 2 2
Voltage transformer
高压熔断器 3 3 3 3 3 3
HV Fuse
接地开关
Earthing switch
避雷器
Arrester
回路名称 计量+左联 计量+右联 进线+计量
Circuits' Application metering+L coupling metering+R coupling incoming+metering
备注 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm
Remarks

16 17
