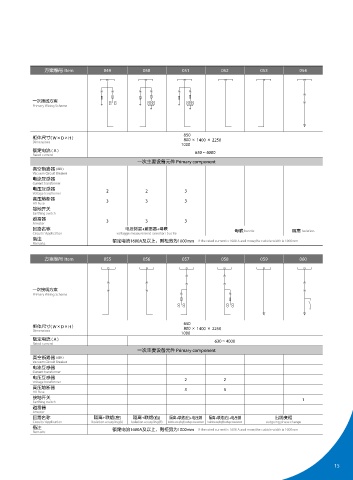

方案编号 Item 037 038 039 040 041 042 方案编号 Item 049 050 051 052 053 054

一次接线方案 一次接线方案
Primary Wiring Scheme Primary Wiring Scheme

650 650
柜体尺寸( W×D×H ) 柜体尺寸( W×D×H )
Dimensions 800 × 1400 × 2250 Dimensions 800 × 1400 × 2250
1000 1000
额定电流 ( A ) 630～4000 630～4000 额定电流 ( A ) 630～4000
Rated current Rated current
一次主要设备元件 Primary component 一次主要设备元件 Primary component
真空断路器 ( iBV ) 1 真空断路器 ( iBV )
Vacuum Circuit Breaker Vacuum Circuit Breaker
电流互感器 2 电流互感器
Current transformer Current transformer
电压互感器 电压互感器
Voltage transformer 3 2 3 2 3 2 Voltage transformer 2 2 3
高压熔断器 高压熔断器
HV Fuse 3 3 3 3 3 3 HV Fuse 3 3 3
接地开关 接地开关
Earthing switch Earthing switch
避雷器 3 3 3 3 避雷器 3 3 3
Arrester Arrester
回路名称 电缆进线+PT 电压测量 电压测量+避雷器 回路名称 电压测量+避雷器+母联 母联 bus tie 隔离 lsolation
Circuits' Application cable lncoming+PT voltagge measurement voltagge measurement+arrester Circuits' Application voltagge measurement+arrester+bus tie
备注 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm 备注 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm
Remarks Remarks

方案编号 Item 043 044 045 046 047 048 方案编号 Item 055 056 057 058 059 060

一次接线方案 一次接线方案
Primary Wiring Scheme Primary Wiring Scheme

650 650 650
柜体尺寸( W×D×H ) 800× 1550× 2300 800 × 1400× 2250 柜体尺寸( W×D×H ) 800 × 1400 × 2250
Dimensions Dimensions
1000 1000 1000
额定电流 ( A ) 630～4000 额定电流 ( A ) 630～4000
Rated current Rated current
一次主要设备元件 Primary component 一次主要设备元件 Primary component
真空断路器 ( iBV ) 真空断路器 ( iBV )
Vacuum Circuit Breaker Vacuum Circuit Breaker
电流互感器 电流互感器
Current transformer Current transformer
电压互感器 3 2 2 3 3 2 电压互感器 2 2
Voltage transformer Voltage transformer
高压熔断器 3 3 3 3 3 3 高压熔断器 3 3
HV Fuse HV Fuse
接地开关 接地开关 1
Earthing switch Earthing switch
避雷器 避雷器
Arrester 3 3 Arrester
回路名称 电压测量+避雷器 电压测量+母联 电压测量+避雷器+母联 回路名称 隔离+联络(左) 隔离+联络(右) 隔离+联络(左)+电压测 隔离+联络(右)+电压测 出线变相
Circuits' Application voltagge measurement+arrester voltagge measurement+bus tie voltagge measurement+arrester+bus tie Circuits' Application lsolation+coupling(L) lsolation+coupling(R) lsolation+coupling(L)+voltage measurement lsolation+coupling(R)+voltage measurement outgoing phase change
备注 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm 备注 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm
Remarks Remarks

14 15
