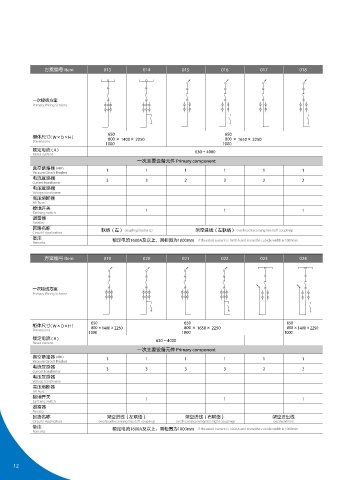

方案编号 Item 013 014 015 016 017 018 方案编号 Item 025 026 027 028 029 030

一次接线方案 一次接线方案
Primary Wiring Scheme Primary Wiring Scheme

650 650 650 650
柜体尺寸( W×D×H ) 800 × 1400× 2250 800 × 1650× 2250 柜体尺寸( W×D×H ) 800 × 1650× 2250 800 × 1400 × 2250
Dimensions Dimensions
1000 1000 1000 1000
额定电流 ( A ) 630～4000 额定电流 ( A ) 630～4000
Rated current Rated current
一次主要设备元件 Primary component 一次主要设备元件 Primary component
真空断路器 ( iBV ) 1 1 1 1 1 1 真空断路器 ( iBV ) 1 1 1 1 1 1
Vacuum Circuit Breaker Vacuum Circuit Breaker
电流互感器 电流互感器
Current transformer 3 3 2 3 2 2 Current transformer 2 3 3 3 2 2
电压互感器 电压互感器
Voltage transformer Voltage transformer 2 2
高压熔断器 高压熔断器 3 3
HV Fuse HV Fuse
接地开关 1 1 1 接地开关 1 1 1 1 1
Earthing switch Earthing switch
避雷器 避雷器 3 3
Arrester Arrester
回路名称 联络（左） coupling feeder (L) 架空进线（左联络） overhead incoming line (left coupling) 回路名称 架空进出线 overhead line 电缆进线+PT cable lncoming+PT
Circuits' Application Circuits' Application
备注 备注
Remarks 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm Remarks 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm

方案编号 Item 019 020 021 022 023 024 方案编号 Item 031 032 033 034 035 036

一次接线方案 一次接线方案
Primary Wiring Scheme Primary Wiring Scheme

650 650 650 650
柜体尺寸( W×D×H ) 800× 1400× 2250 800 × 1650× 2250 800× 1400× 2250 柜体尺寸( W×D×H ) 800 × 1400× 2250
Dimensions Dimensions
1000 1000 1000 1000
额定电流 ( A ) 630～4000 额定电流 ( A ) 630～4000
Rated current Rated current
一次主要设备元件 Primary component 一次主要设备元件 Primary component
真空断路器 ( iBV ) 1 1 1 1 1 1 真空断路器 ( iBV ) 1 1 1 1 1 1
Vacuum Circuit Breaker Vacuum Circuit Breaker
电流互感器 3 3 3 3 2 2 电流互感器 2 3 3 3 2 2
Current transformer Current transformer
电压互感器 电压互感器 2 2 2 2 3 3
Voltage transformer Voltage transformer
高压熔断器 高压熔断器 3 3 3 3 3 3
HV Fuse HV Fuse
接地开关 接地开关
Earthing switch 1 1 1 Earthing switch 1 1
避雷器 避雷器
Arrester Arrester 3 3
回路名称 架空进线（左联络） 架空进线（右联络） 架空进出线 回路名称 电缆进线+PT cable lncoming+PT
Circuits' Application overhead incoming line (left coupling) overhead incoming line (right coupling) overhead line Circuits' Application
备注 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm 备注 额定电流1600A及以上，则柜宽为1000mm If the rated current is 1600 A and more,the cubicle width is 1000mm
Remarks Remarks

12 13
