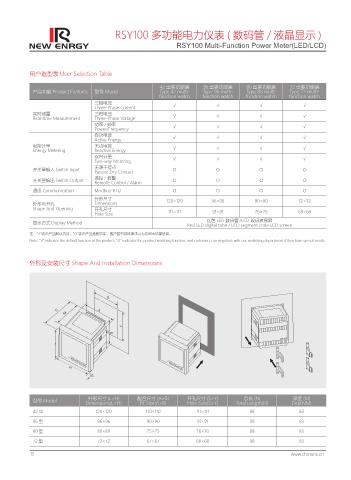

RSY100 多功能电力仪表 ( 数码管 / 液晶显示 )
RSY100 Multi-Function Power Meter(LED/LCD)
用户选型表 User Selection Table
42 型多功能表 96 型多功能表 80 型多功能表 72 型多功能表
产品功能 Product Features 型号 Model Type 42 multi- Type 96 multi- Type 80 multi- Type 72 multi-
function watch function watch function watch function watch
三相电流 √ √ √ √
Three-Phase Current
实时测量 三相电压 √ √ √ √
Real-time Measurement Three-Phase Voltage
功率 / 频率 √ √ √ √
Power/Frequency
有功电能 √ √ √ √
Active Energy
电能计量 无功电能 √ √ √ √
Energy Metering Reactive Energy
双向计量 √ √ √ √
Two-way Metering
开关量输入 Switch Input 无源干接点 ○ ○ ○ ○
Passive Dry Contact
开关量输出 Switch Output 遥控 / 报警 ○ ○ ○ ○
Remote Control / Alarm
通讯 Communication Modbus-RTU ○ ○ ○ ○
外形尺寸 120×120 96×96 80×80 72×72
外形与开孔 Dimensions
Shape And Opening 开孔尺寸
Hole Size 111×111 91×91 76×76 68×68
红色 LED 数码管 /LCD 段码液晶屏
显示方式 Display Method Red LED digital tube / LCD segment code LCD screen
注：“√”表示产品默认功能，“○”表示产品选配功能，客户若有特殊需求可与我司市场部协商。
Note: “√” indicates the default function of the product, “○” indicates the product matching function, and customers can negotiate with our marketing department if they have special needs.
外形及安装尺寸 Shape And Installation Dimensions
4
/ "
.
:
# #
-
)
(
总长 (N)
深度 (M)
外形尺寸 (L×H)
型号 Model Dimensions(L×H) 配合尺寸 (A×B) 开孔尺寸 (S×Y) Total Length(N) Depth(M)
Hole Size(S×Y)
Fit Size(A×B)
42 型 120×120 110×110 111×111 98 83
96 型 96×96 90×90 91×91 98 83
80 型 80×80 75×75 76×76 98 83
72 型 72×72 67×67 68×68 98 83
