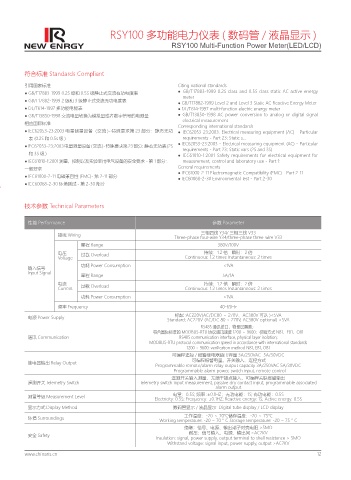

RSY100 多功能电力仪表 ( 数码管 / 液晶显示 )

RSY100 Multi-Function Power Meter(LED/LCD)

符合标准 Standards Compliant

引用国家标准 Citing national standards
● GB/T17883-1999 0.2S 级和 0.5S 级静止式交流有功电度表 ● GB/T17883-1999 0.2S class and 0.5S class static AC active energy
meter
● GB/T17882-1999 2 级和 3 级静止式交流无功电度表 ● GB/T17882-1999 Level 2 and Level 3 Static AC Reactive Energy Meter
● DL/T614-1997 多功能电能表 ● DL/T614-1997 multi-function electric energy meter
● GB/T13850-1998 交流电量转换为模拟量或者数字信号的电测量 ● GB/T13850-1998 AC power conversion to analog or digital signal
electrical measurement
相应国际标准 Corresponding international standards
● IEC62053-23:2003 电量测量设备（交流 )- 特殊要求第 23 部分：静态无功 ● IEC62053-23:2003. Electrical measuring equipment (AC) - Particular
表 (0.2S 和 0.5s 级 ) requirements - Part 23: Static s...
●IEC62053-23:2003电量测量设备（交流)-特殊要求第23部分：静态无功表(2S ● IEC62053-23:2003 - Electrical measuring equipment (AC) - Particular
requirements - Part 23: Static vars (2S and 3S)
和3S级) ● IEC61010-1:2001 Safety requirements for electrical equipment for
● IEC61010-1:2001 测量、控制以及实验室用电气设备的安全要求 - 第 1 部分 : measurement, control and laboratory use - Part 1:
一般要求 General requirements
● IEC61000-2-11 电磁兼容性 (EMC)- 第 2-11 部分 ● IEC61000-2-11 Electromagnetic Compatibility (EMC) - Part 2-11
● IEC60068-2-30 Environmental Test - Part 2-30
● IEC60068-2-30 环境测试 - 第 2-30 部分

技术参数 Technical Parameters

性能 Performance 参数 Parameter
三相四线 Y34/ 三相三线 V33
接线 Wiring Three-phase four-wire Y34/three-phase three-wire V33
量程 Range 380V/100V
电压 过载 Overload 持续：1.2 倍 瞬时：2 倍
Voltage Continuous: 1.2 times Instantaneous: 2 times
功耗 Power Consumption <1VA
输入信号
Input Signal
量程 Range 5A/1A
电流 过载 Overload 持续：1.2 倍 瞬时：2 倍
Current Continuous: 1.2 times Instantaneous: 2 times
功耗 Power Consumption <1VA
频率 Frequency 40-65Hz
标配 :AC220V(AC/DC80 ～ 270V、AC380V 可选 )<5VA
电源 Power Supply
Standard: AC220V (AC/DC 80 ~ 270V, AC380V optional) <5VA
RS485 通讯接口，物理层隔离；
符合国际标准的 MODBUS-RTU 协议通讯速度 1200 ～ 9600：校验方式 N81、E81、O81
通讯 Communication RS485 communication interface, physical layer isolation;
MODBUS-RTU protocol communication speed in accordance with international standards
1200 ~ 9600: verification method N81, E81, O81
可编程遥控 / 报警继电器输出容量 3A/250VAC 5A/30VDC
可编程报警电量、开关输入、遥控方式
继电器输出 Relay Output
Programmable remote/alarm relay output capacity 3A/250VAC 5A/30VDC
Programmable alarm power, switch input, remote control
遥测开关输入测量，无源干接点输入，可编程关联报警输出
遥测开关 Telemetry Switch Telemetry switch input measurement, passive dry contact input, programmable associated
alarm output
电量：0.5S; 频率 :±0.1HZ；无功电能：1S; 有功电能：0.5S
测量等级 Measurement Level
Electricity: 0.5S; Frequency: ±0.1HZ; Reactive energy: 1S; Active energy: 0.5S
显示方式 Display Method 数码管显示 / 液晶显示 Digital tube display / LCD display
工作温度：-20 ～ 70℃储存温度：-20 ～ 75℃
环境 Surroundings
Working temperature: -20 ~ 70 ° C Storage temperature: -20 ~ 75 ° C
绝缘：信号、电源、输出端子对壳电阻 >5MΩ
耐压：信号输入、电源、输出间 >AC2KV
安全 Safety
Insulation: signal, power supply, output terminal to shell resistance > 5MΩ
Withstand voltage: signal input, power supply, output >AC2KV
