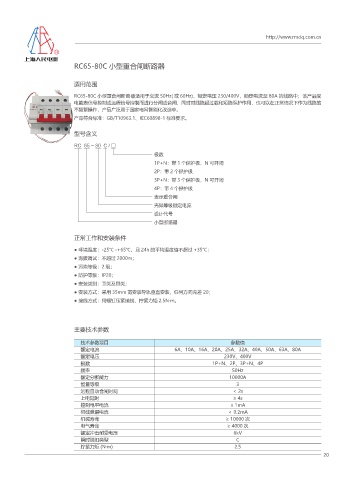

RC65-80C 小型重合闸断路器

适用范围

RC65-80C 小型重合闸断路器适用于交流 50Hz( 或 60Hz)，额定电压 230/400V，额定电流至 80A 的线路中；该产品受
电能表信号控制或远程信号控制而进行分闸或合闸，同时对线路起过载和短路保护作用，也可以在正常情况下作为线路的
不频繁操作，产品广泛用于国家电网智能化改造中。
产品符合标准：GB/T10963.1、IEC60898-1 标准要求。

型号含义

RC 65 - 80 C / □
极数
1P+N：带 1 个保护极，N 可开闭
2P：带 2 个保护极
3P+N：带 3 个保护极，N 可开闭
4P：带 4 个保护极
表示重合闸
壳架等级额定电流
设计代号
小型断路器

正常工作和安装条件

● 环境温度：-25℃ -+65℃，且 24h 的平均温度值不超过 +35℃：
● 海拔调试：不超过 2000m；
● 污染等级：2 级；
● 防护等级：IP20；
● 安装类别：Ⅱ类及Ⅲ类；
● 安装方式：采用 35mm 宽安装导轨垂直安装，任何方向充差 20；
● 接线方式：用螺钉压紧接线，拧紧力矩 2.5N·m。

主要技术参数

技术参数项目 参数值
额定电流 6A、10A、16A、20A、25A、32A、40A、50A、63A、80A
额定电压 230V、400V
极数 1P+N、2P、3P+N、4P
频率 50Hz
额定分断能力 10000A
能量等级 3
远程自动合闸时间 ＜ 2s
上电延时 ≥ 4s
控制电平电流 ≤ 1mA
相线泄漏电流 ＜ 0.2mA
机械寿命 ≥ 10000 次
电气寿命 ≥ 4000 次
额定冲击耐受电压 6kV
瞬时脱扣类型 C
拧紧力矩 (N·m) 2.5
