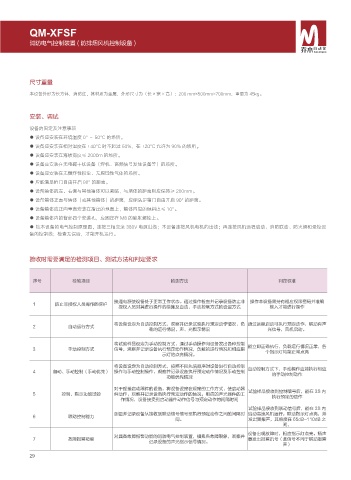

QM-XFSF
消防电气控制装置 ( 防排烟风机控制设备 )

尺寸重量

本设备外形为长方体，消防红，其材质为金属，外形尺寸为（长 × 宽 × 高）：200 mm×500mm×700mm，重量为 45kg。

安装、调试

设备的固定及注意事项
● 设备应安装在环境温度 0º ～ 50ºC 的场所。
● 设备应安装在相对湿度在 +40ºC 时不超过 50%，在 +20ºC 允许为 90% 的场所。
● 设备应安装在海拔高度≤ 2000m 的场所。
● 设备应安装在无电磁干扰设备（焊机、高频信号发生设备等）的场所。
● 设备应安装在无爆炸性粉尘、无腐蚀性气体的场所。
● 应能满足箱门自由开启 90º 的距离。
● 设备箱体的左、右侧与其他箱体可以紧贴，与墙体的距离则应保持≥ 200mm。
● 设备箱体正面与墙体（或其他箱体）的距离，应能满足箱门自由开启 90º 的距离。
● 设备箱体应正向垂直安装在指定的地面上，箱体四周的倾斜度≤ 10º。
● 设备箱体内的背部四个安装孔，应固定在 M8 的膨胀螺栓上。
● 按本设备的电气控制原理图，连接三相交流 380V 电源进线；本设备连接风机电机的出线；再连接风机远程启动、消防联动、防火阀和受控设
备的控制线；检查无误后，才能开机运行。

验收时需要满足的检测项目、测试方法和判定要求

序号 检验项目 检测方法 判定标准

接通电源使设备处于正常工作状态。通过操作检查并记录设备防止非 操作本设备需持有相应权限密码并准确
1 防止非授权人员操作的保护
授权人员对其进行操作的措施及自动，手动控制方式的设置方式 输入才能进行操作

将设备设定为自动控制方式，观察并记录试验执行预定动作情况，负 通过远程启动可执行预定动作，联动有声
2 自动运行方式
载的运行情况，声、光指示情况 光信号，风机启动。
将试验样品设定为手动控制方式，通过手动操作向设备发出各种控制
3 手动控制方式 信号，观察并记录设备执行预定动作情况，负载的运行情况和相应指 能立即正确执行，负载运行情况正常，各
个指示灯均能正常点亮
示灯的点亮情况。
将设备设定为自动控制方式，按照不同先后顺序对设备进行自动控制
4 自动、手动控制（手动优先） 操作与手动控制操作，观察并记录设备执行预定动作情况及手动控制 自动控制方式下，手动操作应能执行相应
功能优先情况 的手动控制动作

对于配接启动器件的设备，将设备设定在规定的工作方式，使启动器
5 控制、指示功能试验 件动作，观察并记录设备执行预定动作的情况，相应的声光器件的工 试验样品接收到控制信号后，能在 3S 内
执行预定的动作
作情况，设备接受到启动器件动作信号与预定动作的间隔时间
试验样品接收到联动信号后，能在 3S 内
测量并记录设备从接收到联动信号信号至执行预定动作之间的间隔时 启动高速风机运行，联动指示灯点亮，并
6 联动控制能力
间。 发出警报声，其响度在 65dB~110dB 之
间。
设备出现故障时，相应指示灯点亮，扬声
对具备故障报警功能的消防电气控制装置，模拟各故障现象，观察并
7 故障报警功能 器发出报警讯号（此信号不同于联动报警
记录设备的声光指示信号情况。
声）
