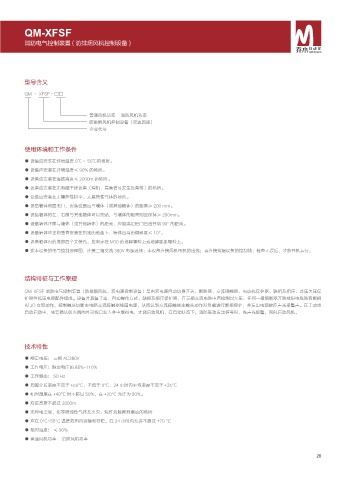

QM-XFSF
消防电气控制装置 ( 防排烟风机控制设备 )

型号含义

QM - XFSF - □□

普通风机功率 消防风机功率
防排烟风机控制设备（双速回路）
企业代号

使用环境和工作条件

● 设备应安装在环境温度 0℃～ 50℃的场所。
● 设备应安装在环境湿度≤ 90% 的场所。
● 设备应安装在海拔高度≤ 2000m 的场所。
● 设备应安装在无电磁干扰设备（焊机、高频信号发生设备等）的场所。
● 设备应安装在无爆炸性粉尘、无腐蚀性气体的场所。
● 设备箱体背面无门，安装位置应与墙体（或其他箱体）的距离≥ 200 mm。
● 设备箱体的左、右侧与其他箱体可以紧贴，与墙体的距离则应保持≥ 200mm。
● 设备箱体正面与墙体（或其他箱体）的距离，应能满足柜门自由开启 90º 的距离。
● 设备箱体应正向垂直安装在指定的地面上，箱体四周的倾斜度≤ 10º。
● 设备箱体内的底部四个安装孔，应固定在 M10 的地脚螺栓上或地脚膨胀螺栓上。
● 按本设备的电气控制原理图，连接三相交流 380V 电源进线；本设备连接风机电机的出线；再连接排烟设备的控制线；检查无误后，才能开机运行。

结构特征与工作原理

QM-XFSF 消防电气控制装置（防排烟风机、双电源控制设备）是由双电源自动切换开关、断路器、交流接触器、电动机保护器、缺相及相序、过压欠压保
护器等低压电器配件组成。设备并具备手动、自动操作方式；缺相及相序保护器，在三相交流电路中若检测过欠压、任何一相熔断器开路或供电线路有断相
时 JD 立即动作，控制触头切断主电路交流接触器线圈电源，从而达到交流接触器主触头动作对负载进行断相保护，并发出电源故障声光报警声。在手动或
自动启动中，先要确认防火阀的外引线已接入并中继得电，才能启动风机，在自动状态下，消防联动发出信号时，先声光报警，同时启动风机。

技术特性
● 额定电压： 三相 AC380V
● 工作电压：额定电压的 85%-110%
● 工作频率： 50 Hz
● 周围介质温度不高于 +50ºC，不低于 0ºC，24 小时内平均温度不高于 +35ºC
● 相对湿度在 +40ºC 时不超过 50%，在 +20ºC 允许为 90%。
● 海拔高度不超过 2000m
● 无导电尘埃，化学腐蚀性气体及火灾、爆炸危险剧烈震动的场所
● 应在 0ºC~55ºC 温度范围内运输和存贮，在 24 小时内允许不超过 +70 ºC
● 相对湿度： ≤ 90%
● 普通风机功率 消防风机功率

28
