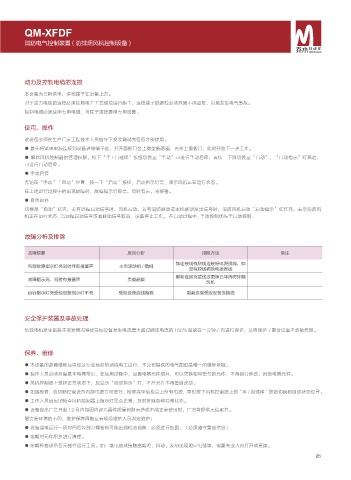

QM-XFDF
消防电气控制装置 ( 防排烟风机控制设备 )

动力及控制电缆的连接

本设备为三相供电，进线端子在设备上方。
对于动力电缆的连接必须按照电工工艺规范进行施工，连接端子的螺栓必须紧固不得虚接，以免发生电气事故。
控制电缆必须使用专用电缆，与端子连接要用专用线鼻。

使用、操作
该设备必须在生产厂家工程技术人员指导下安装调试完备后才能使用。
● 首先将试电电源连接到设备进线端子处，打开面板门合上微型断路器，再关上面板门，此时开始下一步工作。
● 解除风机控制器的管理权限，按下“手 / 自选择”按钮切换至“手动”可进行手动启停；再按一下则切换至“自动”，“自动指示”灯亮起，
可进行自动启停。
● 手动启停
无论在“手动”“自动”位置，按一下“启动”按钮，启动指示灯亮，表示风机正在运行状态。
在上述运行过程中的出现故障时，故障指示灯即亮，同时有声、光报警。
● 自动启停
切换至“自动”状态，若有远程启动信号时，风机启动，若有消防联动或主机联动发出信号时，消防风机启动“启动指示”红灯亮，表示消防风
机正在运行状态 . 当远程启动信号或者联动信号取消，设备停止工作。 在自动过程中 , 手动控制优先于自动控制 .

故障分析及排除

故障现象 原因分析 排除方法 备注
如连接线有脱线连接好电源脱线，如
电源故障指示灯亮同时伴有报警声 主电源缺相 / 错相
没有脱线调换电源连线
重新连接负载线或更换已坏消防排烟
故障指示亮，同时有报警声 负载超载
风机
运行指示灯亮受控设备指示灯不亮 受控设备连线断路 重新连接受控设备连接线

安全保护装置及事故处理
负载电机发生断路等突发情况导致受控设备发生电流增大超过额定电流的 150% 是能在一分钟之内进行保护，从而保护了整台设备不会被烧毁。

保养、维修

● 本设备的故障维修应由经过专业培训的熟练电工进行，本公司提供的电气图纸是唯一的维修依据。
● 操作人员必须具备基本电器常识，在使用过程中，如遇电器元件损坏，可以更换相同型号的元件，不得自行修改、拆卸电器元件。
● 风机控制器上按钮正常状态下，应显示“自动指示”灯，不经允许不得擅自改动。
● 如遇检修，应切断控制设备内部电源方可进行，检修完毕后应合上所有电源，同时按下风机控制器上的“手 / 自选择”按钮切换到自动状态位置。
● 工作人员因定期检查风机控制器上指示灯是否正常，及时排除各种异常状态。
● 设备自出厂之日起 12 月内如因内部元器件质量问题而造成不能正常使用时，厂方将提供无偿服务。
据安装环境的不同，维护保养周期应有现场维护人员判定维护：
● 设备通电运行一段时间后各部分螺栓有可能出现松弛现象，必须进行加固。（必须遵守警告信息）
● 定期对元件积灰进行清理。
● 定期检查设备各元器件运行工况。如：继电器或接触器嗡鸣，抖动，发热出现明显电弧等，需要专业人员打开或更换。
