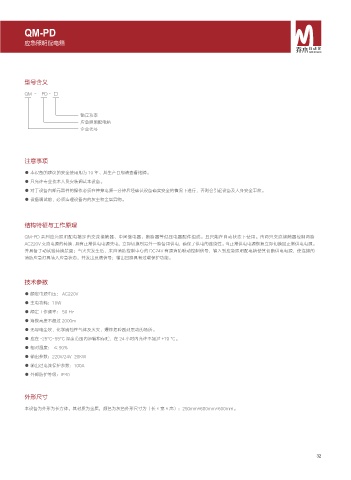

QM-PD
应急照明配电箱

型号含义

QM - PD - □

额定功率
应急照明配电箱
企业代号

注意事项
● 本设备的建议的安全使用期为 10 年、其生产日期请查看铭牌。
● 只允许专业技术人员安装调试本设备。
● 对于设备内部元器件的操作必须在停掉电源一分钟后经确认设备确实安全的情况下进行，否则会引起设备及人身安全事故。
● 设备调试前，必须清理设备内的灰尘和金属异物。

结构特征与工作原理
QM-PD 系列应急照明配电箱是由交流接触器、中间继电器、断路器等低压电器配件组成。且只能在自动状态下使用。由两只交流接触器控制两路
AC220V 交流电源的转换 . 具有正常供电电源失电，立即切换到另外一路备用供电，确保了供电的连续性。当正常供电电源恢复立即切换回正常供电电源。
并具备手动试验转换装置；当火灾发生后，来自消防控制中心的 DC24V 有源消防联动控制信号，输入到应急照明配电箱使其切断供电电源，使连接的
消防应急灯具转入应急状态，并发出反馈信号；输出回路具有过载保护功能。

技术参数
● 额定电源电压： AC220V
● 主电功耗：10W
● 额定工作频率： 50 Hz
● 海拔高度不超过 2000m
● 无导电尘埃，化学腐蚀性气体及火灾、爆炸危险剧烈震动的场所。
● 应在 -25ºC~55ºC 温度范围内运输和存贮，在 24 小时内允许不超过 +70 ºC。
● 相对湿度： ≤ 90%
● 输出参数：220V/24V 20KW
● 输出过电流保护参数：100A
● 外部防护等级：IP40

外形尺寸
本设备为外形为长方体，其材质为金属，颜色为灰色外形尺寸为（长 × 宽 × 高）：250mm×600mm×600mm。
