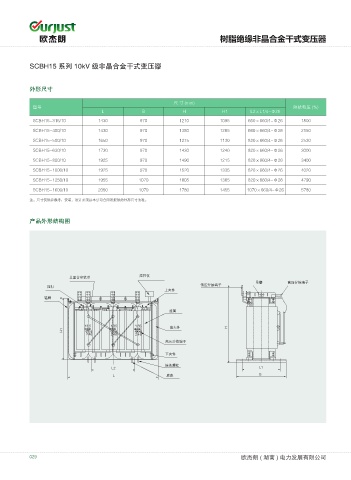

树脂绝缘非晶合金干式变压器

SCBH15 系列 10kV 级非晶合金干式变压器

外形尺寸

尺 寸 (mm)
型号 阻抗电压 (%)
L B H H1 L2×L1/4-Φ26
SCBH15-315/10 1430 970 1210 1095 660×660/4-Φ26 1800

SCBH15-400/10 1430 970 1380 1265 660×660/4-Φ26 2150
SCBH15-500/10 1650 970 1275 1130 820×660/4-Φ26 2530
SCBH15-630/10 1730 970 1430 1240 820×660/4-Φ26 3000
SCBH15-800/10 1925 970 1490 1215 820×660/4-Φ26 3400
SCBH15-1000/10 1925 970 1520 1335 820×660/4-Φ26 4020
SCBH15-1250/10 1955 1070 1605 1365 820×660/4-Φ26 4790
SCBH15-1600/10 2050 1070 1780 1455 1070×660/4-Φ26 5780
注：尺寸仅供参数考，安装、设计必须以本公司合同所提供的外形尺寸为准。

产品外形结构图

ຝଌ̀
᭣ంՋ᧚ᨠᔆ
Ս୻ ᰳԌѫଋቪߔ
Ԍ᧫ ͯԌѫଋቪߔ
ʼ݂͇
ᩆྠ F
ጲړ

ቪ݂͇ )
)

ᰳԌѫଋቪߔ

ʽ݂͇
ଋڠᛂಞ
- -
- ऄए #
