树脂绝缘非晶合金干式变压器

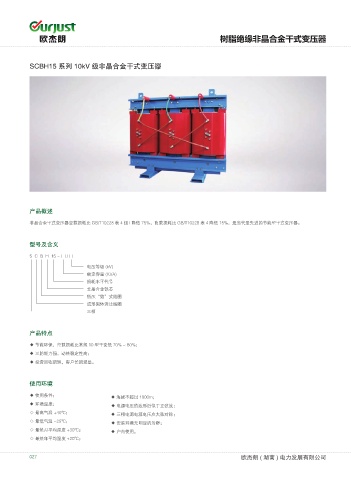

SCBH15 系列 10kV 级非晶合金干式变压器

产品概述
非晶合金干式变压器空载损耗比 GB/T10228 表 4 组 I 降低 75%，负载损耗比 GB/T10228 表 4 降低 15%，是当代最先进的节能型干式变压器。

型号及含义
S C B H 15 - □ / □

电压等级 (kV)
额定容量 (KVA)
损耗水平代号
非晶合金铁芯
低压“箔”式线圈
成形固体浇注线圈
三相

产品特点

◆ 节能环保，空载损耗比常规 10 型干变低 70% ~ 80%；
◆ 三防能力强，动热稳定性高；
◆ 投资回收期短，客户长期受益。

使用环境
◆ 使用条件； ◆ 海拔不超过 1000m；
◆ 环境温度； ◆ 电源电压的波形近似于正弦波；
◇ 最高气温 +40℃； ◆ 三相电源电源电压应大致对称；
◇ 最低气温 -25℃； ◆ 安装环境无明显的污秽；
◇ 最热月平均温度 +30℃； ◆ 户内使用。
◇ 最热年平均温度 +20℃；
