树脂绝缘干式变压器

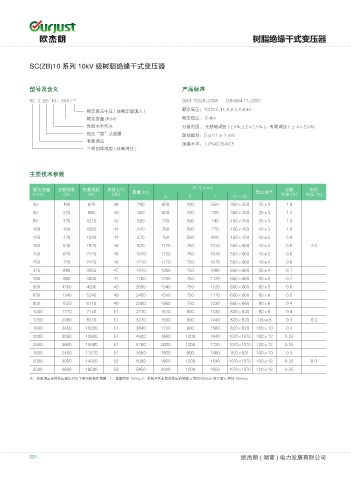

SC(ZB)10 系列 10kV 级树脂绝缘干式变压器

型号及含义 产品标准

SC Z (B) 10 - XXX / ** GB/T 10228-2008 GB1094.11-2007
额定高压电压 ( 按额定值填入 ) 额定高压：10(10.5,11, 6,6.3, 6.6)kV
额定容量 (KVA) 额定低压 ：0.4kV
性能水平代号 分接范围 ：无励磁调压 (±5%,±2×2.5％ )，有载调压 ( ± 4 x 2.5%)
低压“箔”式线圈 联结组别：D yn11 or Y yn0
有载调压
绝缘水平： LI75AC35/AC5
三相固体成型 ( 环氧浇注 )

主要技术参数

额定容量 空载损耗 负载损耗 声级 LPA 重量 (kg) 尺 寸 (mm) 低压端子 空载 阻抗
(KVA) (W) (W) (dB) a b c d1×d2 电流 (%) 电压 (%)
30 190 620 38 290 600 400 650 350×350 25×3 1.9
50 270 880 40 360 600 400 705 350×350 25×3 1.4
80 370 1210 42 590 730 500 740 450×450 25×3 1.0
100 400 1390 44 640 760 500 775 450×450 30×3 1.0
125 470 1630 44 670 760 500 840 450×450 30×3 0.9
160 540 1870 46 870 1120 750 1015 550×660 40×3 0.8 4.0
200 620 2220 46 1040 1130 750 1040 550×660 40×3 0.8
250 720 2420 46 1220 1170 750 1070 550×660 40×4 0.8
315 880 3050 47 1470 1260 750 1080 660×660 50×4 0.7
400 980 3500 47 1760 1290 750 1120 660×660 50×5 0.7
500 1160 4290 49 2050 1340 750 1220 660×660 60×5 0.6
630 1340 5240 49 2450 1510 750 1170 660×660 60×6 0.5
800 1520 6110 49 2360 1560 750 1230 660×660 80×6 0.4
1000 1770 7140 51 2730 1610 900 1330 820×820 80×8 0.4
1250 2090 8510 51 3270 1690 900 1440 820×820 100×8 0.3 6.0
1600 2450 10290 51 3840 1730 900 1560 820×820 100×10 0.3
2000 3050 12690 51 4920 1860 1200 1640 1070×1070 100×12 0.25
2500 3600 15080 51 5780 2000 1200 1720 1070×1070 120×12 0.25
1600 2450 11370 51 3950 1800 900 1480 820×820 100×10 0.3
2000 3050 14020 53 5080 1900 1200 1540 1070×1070 100×12 0.25 8.0
2500 3600 16590 53 5850 2010 1200 1650 1070×1070 120×12 0.25
注：有载调压系列变压器仅对以下两项数据作调整：1、重量增加 100kg; 2、有载开关布置在变压的侧面 a 增加 650mm 或正面 b 增加 750mm;
