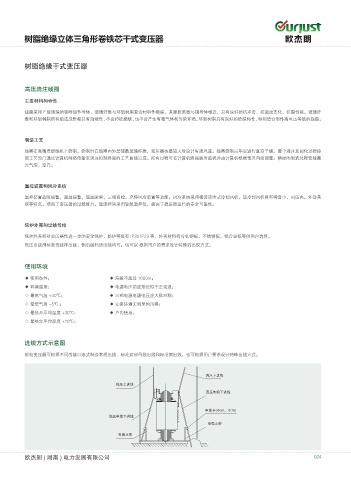

树脂绝缘立体三角形卷铁芯干式变压器
树脂绝缘干式变压器
高压浇注线圈
主要材料和特性
线圈采用 F 级绝缘的铜导线作导体，玻璃纤维与环氧树脂复合材料作绝缘，其膨胀系数与铜导体相近，具有良好的抗冲击、抗温度变化、抗裂性能。玻璃纤
维和环氧树脂所有组成成份都具有自熄性，不会持续燃烧，也不会产生有毒气体和污染环境。环氧树脂具有良好的绝缘特性，特别适合制作高电压等级的线圈。
制造工艺
线圈在高精度绕线机上绕制。绕制时在线圈内外层铺敷玻璃纤维，变压器容量较大时设计有通风道。线圈绕制完毕后进行真空干燥。整个浇注及固化过程按
照工艺部门通过计算机网络传输至浇注控制终端的工艺曲线完成。所有过程可在计算机终端随时监视并由计算机根据情况自动调整。精密的制造过程使线圈
无气泡、空穴。
温控装置和风冷系统
温控装置故障报警，超温报警，超温跳闸，三相巡检，启停风冷装置等功能；风冷系统采用横流顶吹式冷却风机，该冷却风机具有噪音小，风压高，外形美
观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了稳压器运行的安全可靠性。
保护外壳和出线母排
保护外壳和对变压器作进一步的安全保护，防护等级有 IP20 IP23 等，外壳材料有冷轧钢板，不锈钢板、铝合金板等供用户选择。
低压出线用标准母线排出线，侧出线和顶出线均可，也可以 根据用户的需求设计特殊的出现方式。
使用环境
◆ 使用条件； ◆ 海拔不超过 1000m；
◆ 环境温度； ◆ 电源电压的波形近似于正弦波；
◇ 最高气温 +40℃； ◆ 三相电源电源电压应大致对称；
◇ 最低气温 -5℃ ； ◆ 安装环境无明显的污移；
◇ 最热月平均温度 +30℃； ◆ 户内使用。
◇ 最热年平均温度 +20℃；
进线方式示意图
配电变压器可根据不同的接口形式制造常规出线、标准封闭母线出线和标准侧出线，也可根据用户要求设计特殊出线方式。
ᰳԌʼᤈጲ
ͯԌʼᤈጲ
ᰳԌႂ፵ʽᤈጲ
ႂ፵Ӵ Ὃ
ͯԌႂ፵ʽᤈጲ
ႂ፵ஂ
ႂ፵ஂ
