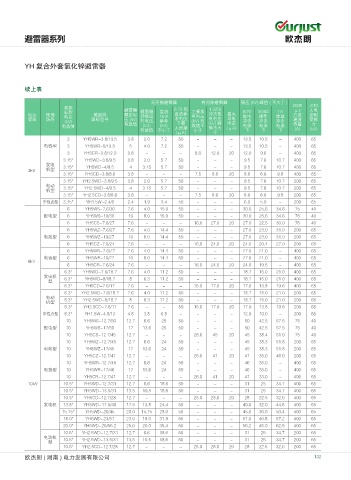

避雷器系列




          YH 复合外套氧化锌避雷器



          续上表


                                                     无间隙避雷器           有间隙避雷器        残压 (kV) 峰值 ( 不大于 )
                       系统                   避雷器              0.75 倍      1.2/50                       2000  4/10
                                                                                                      μs
                                                                                                           大电
                       标称                        避雷器    直流         工频放               8/20  30/60  1/4
           电压    使用    电压        避雷器        额定电  持续运    1mA  直流参   电电压   冲击放   最大    雷电   操作    陡坡    方波   流耐
           等级    场所             国标型号        压 (kV)  行电压  参考  考电压   (kV) 有  电电压  导电   冲击   冲击    冲击    通流   受能
                       (kV)                                   下最         (kV) 峰  电流
                      有效值                   有效值   (kV)  (kV)  大泄漏  效值不   值不大   (μA)  电流   电流    电流    容量    力
                                                 有效值 不小于            小于               下     下     下    (A)   (kA)
                                                              (μA)        于
                        3     YH5WR-3.8/13.5  3.8  2.0  7.2   50     -     -    -    13.5  10.5  -    400   65
                电容型     3     YH5WR-5/13.5    5   4.0   7.2   50     -     -    -    13.5  10.5  -    400   65
                        3     YH5CR-3.8/12.0  3.8  -     -     -    8.0   12.0  20   12.0  9.6   -    400   65
                       3.15*  YH5WD-3.8/9.5  3.8  2.0   5.7   50     -     -    -    9.5   7.6  10.7  400   65
                 发电    3.15*   YH5WD-4/9.5    4   3.15  5.7   50     -     -    -    9.5   7.6  10.7  400   65
           3kV   机型
                       3.15*  YH5CD-3.8/8.6  3.8   -     -     -    7.5   8.6   20   8.6   6.9  9.8   400   65
                       3.15*  YH2.5WD-3.8/9.5  3.8  2.0  5.7  50     -     -    -    9.5   7.6  10.7  200   65
                 电动    3.15*  YH2.5WD-4/9.5   4   3.15  5.7   50     -     -    -    9.5   7.6  10.7  200   65
                 机型
                       3.15*  YH2.5CD-3.8/8.6  3.8  -    -     -    7.5   8.6   20   8.6   6.9  9.8   200   65
                中性点型   3.15*   YH1.5W-2.4/6  2.4  1.9   3.4   50     -     -    -    6.0   5.0   -    200   65
                        6     YH5WS-7.6/30   7.6  4.0   15.0  50     -     -    -    30.0  25.6  34.6  75   40
                配电型     6      YH5WS-10/30   10   8.0   15.0  50     -     -    -    30.0  25.6  34.6  75   40
                        6     YH5CS-7.6/27   7.6   -     -     -    16.0  27.0  20   27.0  22.5  30.0  75   40
                        6     YH5WZ-7.6/27   7.6  4.0   14.4  50     -     -    -    27.0  23.0  31.0  200  65
                电站型     6      YH5WZ-10/27   10   8.0   14.4  50     -     -    -    27.0  23.0  31.0  200  65
                        6     YH5CZ-7.6/24   7.6   -     -     -    16.0  24.0  20   24.0  20.4  27.0  200  65
                        6     YH5WR-7.6/27   7.6  4.0   14.4  50     -     -    -    27.0  21.0  -    400   65
                电容型     6     YH5WR-10/27    10   8.0   14.4  50     -     -    -    27.0  21.0  -    400   65
           6kV
                        6     YH5CR-7.6/24   7.6   -     -     -    16.0  24.0  20   24.0  19.5  -    400   65
                       6.3*   YH5WD-7.6/18.7  7.6  4.0  11.2  50     -     -    -    18.7  15.0  21.0  400  65
                发电机    6.3*   YH5WD-8/18.7    8   6.3   11.2  50     -     -    -    18.7  15.0  21.0  400  65
                  型
                       6.3*   YH5CD-7.6/17   7.6   -     -     -    15.0  17.0  20   17.0  13.8  19.6  400  65
                       6.3*  YH2.5WD-7.6/18.7  7.6  4.0  11.2  50    -     -    -    18.7  15.0  21.0  200  65
                 电动    6.3*   YH2.5WD-8/18.7  8   6.3   11.2  50     -     -    -    18.7  15.0  21.0  200  65
                 机型
                       6.3*   YH2.5CD-7.6/17  7.6  -     -    50    15.0  17.0  20   17.0  13.8  19.6  200  65
                中性点型   6.3*   YH1.5W-4.8/12  4.8  3.8   6.8    -     -     -    -    12.0  10.0  -    200   65
                        10    YH5WS-12.7/50  12.7  6.6   25   50     -     -    -    50   42.5  57.5   75   40
                配电型     10     YH5WS-17/50   17   13.6   25   50     -     -    -    50   42.5  57.5   75   40
                        10    YH5CS-12.7/45  12.7  -     -     -    26.0  45    20   45   38.4  51.0   75   40
                        10    YH5WZ-12.7/45  12.7  6.6   24   50     -     -    -    45   38.3  51.8  200   65
                电站型     10     YH5WZ-17/45   17   13.6   24   50     -     -    -    45   38.3  51.8  200   65
                        10    YH5CZ-12.7/41  12.7  -     -     -    26.0  41    20   41   35.0  46.0  200   65
                        10    YH5WR-12.7/46  12.7  6.6   24   50     -     -    -    46   35.0   -    400   65
                电容型     10    YH5WR-17/46    17   13.6   24   50     -     -    -    46   35.0   -    400   65
                        10    YH5CR-12.7/41  12.7  -     -     -    26.0  41    20   41   33.0   -    400   65
           10kV        10.5*  YH5WD-12.7/31  12.7  6.6  18.6  50     -     -    -    31    25   34.7  400   65
                       10.5*  YH5WD-13.5/31  13.5  10.5  18.6  50    -     -    -    31    25   34.7  400   65
                       10.5*  YH5CD-12.7/28  12.7  -     -     -    25.0  28.0  20   28   22.5  32.0  400   65
                发电机    13.8*  YH5WD-17.5/40  17.5  13.8  24.4  50    -     -    -    40.0  32.0  44.8  400  65
                      15.75*  YH5WD-20/45   20.0  15.75  28.0  50    -    -     -    45.0  36.0  50.4  400  65
                       18.0*  YH5WD-23/51   23.0  18.0  31.9  50     -    -     -    51.0  40.8  57.2  400  65
                       20.0*  YH5WD-25/56.2  25.0  20.0  35.4  50    -    -     -    56.2  45.0  62.9  400  65
                       10.5*  YH2.5WD-12.7/31  12.7  6.6  18.6  50   -    -     -    31    25   34.7  200   65
                电动机    10.5*  YH2.5WD-13.5/31  13.5  10.5  18.6  50  -    -     -    31    25   34.7  200   65
                  型
                       10.5*  YH2.5CD-12.7/28  12.7  -   -     -    25.0  28.0  20   28   22.5  32.0  200   65
          欧杰朗 ( 湖南 ) 电力发展有限公司                                                                                132
