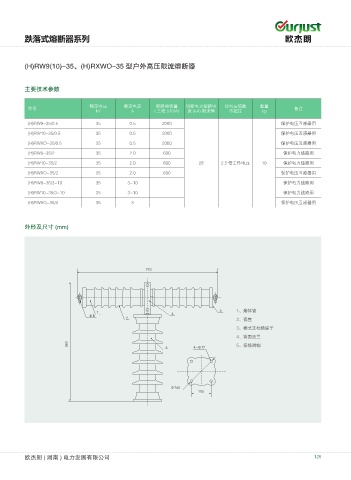

Page 137 - 欧杰朗(湖南)电力发展有限公司

跌落式熔断器系列

(H)RW9(10)-35、(H)RXWO-35 型户外高压限流熔断器

主要技术参数

额定电压 额定电流 断路器容量 切断电大短路电 过电压倍数 重量
型号 备注
kV A ( 三相 )(KVA) 流 (kA) 限流值 不超过 kg
(H)RW9-35/0.5 35 0.5 2000 保护电压互感器用
(H)RW10-35/0.5 35 0.5 2000 保护电压互感器用
(H)RWXO-35/0.5 35 0.5 2000 保护电压互感器用
(H)RW9-35/2 35 2.0 600 保护电力线路用
(H)RW10-35/2 35 2.0 600 28 2.5 倍工作电压 19 保护电力线路用

(H)RWXO-35/2 35 2.0 600 保护电压互感器用
(H)RW9-35/3~10 35 3~10 保护电力线路用
(H)RW10-35/3~10 35 3~10 保护电力线路用
(H)RWXO-35/3 35 3 保护电压互感器用

外形及尺寸 (mm)

1、熔体管
œ
2、瓷套
3、棒式支柱绝缘子
4、紧固法兰
5、接线端帽
œ

œ
