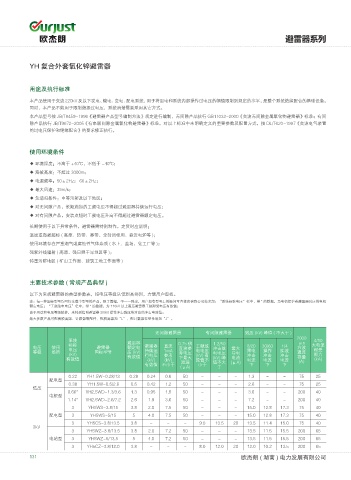

避雷器系列

YH 复合外套氧化锌避雷器

用途及执行标准

本产品使用于交流 220kV 及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过电压的幅值限制到规定的水平，是整个系统绝缘配合的基础设备。
同时，本产品不能用于限制谐振过电压，系统消谐需要采用其它方式。
本产品型号按 JB/T8459-1996《避雷器产品型号编制方法》规定进行编制，无间隙产品执行 GB11032-2000《交流无间隙金属氧化物避雷器》标准；有间
隙产品执行 JB/T9672-2005《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按 DL/T620-1997《交流电气装置
的过电压保护和绝缘配合》的要求修正执行。

使用环境条件

◆ 环境温度：不高于 +40℃，不低于 -40℃；
◆ 海拔高度：不超过 3000m；
◆ 电源频率：50±2Hz； 60±2Hz；
◆ 最大风速：35m/s；
◆ 免清扫条件：中等污秽及以下地区；
◆ 对无间隙产品，长期施加的工频电压不得超过避雷器持续运行电压；
◆ 对有间隙产品，安装点短时工频电压升高不得超过避雷器额定电压。
长期使用于以下异常条件，避雷器需特别制作，定货时应说明：
温度或海拔超标 ( 高原、热带、寒带、全封闭柜用、靠近电炉等 )；
使用环境存在严重潮气或腐蚀性气体杂质 ( 水上、盐场、化工厂等 )；
强紫外线辐射 ( 高原、强日照干旱地区等 )；
特重污秽地区 ( 矿山工作面、建筑工地工作面等 )

主要技术参数 ( 常规产品典型 )

以下为常规避雷器的典型参数表，按电压等级从低到高排列，方便用户查找。
注：每一种国标型号均可衍生数个型号的产品，限于篇幅，不一一列出，用户如有型号上的疑问可直接咨询我公司技术部；“系统标称电压”栏中，带 * 的数据，为电机保护类避雷器对应的电机
额定电压；；“工频放电电压”栏中，带 * 的数据，为 110kV 以上高压避雷器工频耐受电压有效值；
由于用途和电压等级较多，未特别指明避雷器 30/60 操作冲击残压所对应的冲击电流值；
绝大多数产品可配套脱离器、计数器等配件，配脱离器加“L”，配计数器在型号后加“J”。

无间隙避雷器 有间隙避雷器 残压 (kV) 峰值 ( 不大于 )
2000
系统 避雷器 μs 4/10
标称 避雷器 直流 0.75 倍 工频放 1.2/50 8/20 30/60 1/4 大电流
电压 使用 电压 避雷器 额定电 直流参 冲击放 最大 方波 耐受
等级 场所 国标型号 压 (kV) 持续运 1mA 考电压 电电压 电电压 导电 雷电 操作 陡坡 通流
(kV) 行电压 参考 (kV) 有 冲击 冲击 冲击 能力
有效值 有效值 (kV) (kV) 下最大 效值不 (kV) 峰 电流 电流 电流 电流 容量 (kA)
(A)
有效值 不小于 泄漏 小于 值不大 (μA) 下 下 下
(μA) 于
0.22 YH1.5W-0.28/13 0.28 0.24 0.6 50 - - - 1.3 - - 75 25
配电型
0.38 YH1.5W-0.5/2.6 0.5 0.42 1.2 50 - - - 2.6 - - 75 25
低压
0.66* YH2.5WD-1.3/3.6 1.3 0.95 1.8 50 - - - 3.6 - - 200 40
电机型
1.14* YH2.5WD-2.6/7.2 2.6 1.9 3.6 50 - - - 7.2 - - 200 40
3 YH5WS-3.8/15 3.8 2.0 7.5 50 - - - 15.0 12.8 17.3 75 40
配电型 3 YH5WS-5/15 5 4.0 7.5 50 - - - 15.0 12.8 17.3 75 40
3 YH5CS-3.8/13.5 3.8 - - - 9.0 13.5 20 13.5 11.4 15.0 75 40
3kV
3 YH5WZ-3.8/13.5 3.8 2.0 7.2 50 - - - 13.5 11.5 15.5 200 65
电站型 3 YH5WZ-5/13.5 5 4.0 7.2 50 - - - 13.5 11.5 15.5 200 65
3 YH5CZ-3.8/12.0 3.8 - - - 8.0 12.0 20 12.0 10.2 13.5 200 65
