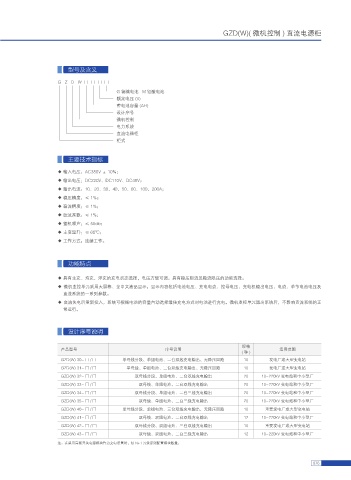

GZD(W)( 微机控制 ) 直流电源柜

型号及含义

G Z D W □ □ □ □
G 镉镍电池 M 铅酸电池
额定电压 (V)
蓄电池容量 (AH)
设计序号
微机控制
电力系统
直流电器柜
柜式

主要技术指标
◆ 输入电压：AC380V ± 10%；
◆ 输出电压：DC220V、DC110V、DC48V；
◆ 输出电流：10、20、30、40、50、60、100、200A；
◆ 稳压精度：≤ 1%；
◆ 稳流精度：≤ 1%；
◆ 纹波系数：≤ 1%；
◆ 整机噪声：≤ 55db；
◆ 主变温升：≤ 60℃；
◆ 工作方式：连续工作。

功能特点

◆ 具有主充、均充、浮充的充电状态选择，电压方便可调。具有稳压限流及稳流限压的功能选择。
◆ 微机监控单元采用大屏幕、全中文液晶显示，显示内容包括电池电压、充电电流、控母电压、充电机输出电压、电流、单节电池电压及
直流系统的一系列参数。
◆ 交流失电后重新投入，系统可根据电池的容量自动选择最佳充电方式对电池进行充电。微机监控单元退出系统后，不影响直流系统的正
常运行。

设计序号说明

规格
产品型号 序号说明 适用范围
(种)
GZD(W) 30- □ / □ 单母线分段、单组电池、二台双线充电输出、无降压回路 10 发电厂或大型变电站
GZD(W) 31- □ / □ 单母线、单组电池、二台双线充电输出、无降压回路 10 发电厂或大型变电站
GZD(W) 32- □ / □ 双母线分段、单组电池、二台双线充电输出 20 10-220kV 变电站和中小型厂
GZD(W) 33- □ / □ 双母线、单组电池、二台双线充电输出 20 10-220kV 变电站和中小型厂
GZD(W) 34- □ / □ 双母线分段、单组电池、二台三线充电输出 20 10-220kV 变电站和中小型厂
GZD(W) 35- □ / □ 双母线、单组电池、二台三线充电输出 20 10-220kV 变电站和中小型厂
GZD(W) 40- □ / □ 单母线分段、单组电池、三台双线充电输出、无降压回路 10 重要发电厂或大型变电站
GZD(W) 41- □ / □ 双母线、双组电池、二台双线充电输出 12 10-220kV 变电站和中小型厂
GZD(W) 42- □ / □ 双母线分段、双组电池、三台双线充电输出 10 重要发电厂或大型变电站
GZD(W) 43- □ / □ 双母线、双组电池、二台三线充电输出 12 10-220kV 变电站和中小型厂
注：在采用高频开关电源模块作为充电装置时，按 N+1 冗余原则配置模块数量。

076
