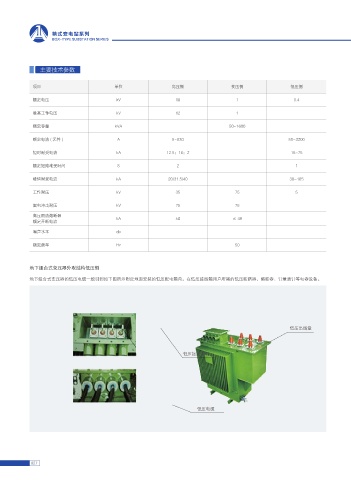

Page 36 - 石家庄市诺安电力设备有限公司

箱式变电站系列
BOX-TYPE SUBSTATION SERIES

主要技术参数

项目 单位 高压侧 变压侧 低压侧

额定电压 kV 10 1 0.4

最高工作电压 kV 12 1

额定容量 kVA 50~1600

额定电流 ( 元件 ) A 5~630 50~3200
短时耐受电流 kA 12.5；16；2 15~75

额定短路难受时间 S 2 1

峰值耐受电流 kA 20/31.5/40 30~165

工作耐压 kV 35 75 5

雷电冲击耐压 kV 75 75
高压限流熔断器 kA 50 ≤ 48
额定开断电流
噪声水平 db

额定频率 Hz 50

地下组合式变压器外观结构低压侧
地下组合式变压器的低压电缆一般引到如下图所示附近地面安装的低压配电箱内。在低压接线箱用户所需的低压断路器、熔断器、计量表计等电器设备。

低压出线盒

低压接线端子

低压电缆

027
