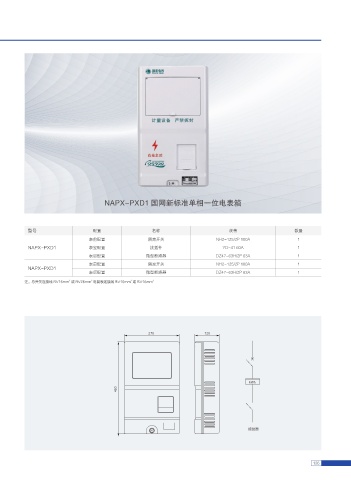

NAPX-PXD1 国网新标准单相一位电表箱

主要技术参数

型号 配置 名称 规格 数量
表前配置 隔离开关 NH2-125/2P 100A 1
NAPX-PXD1 表室配置 接插件 YD-41 60A 1
表后配置 微型断路器 DZ47-63H/2P 63A 1
表前配置 隔离开关 NH2-125/2P 100A 1
NAPX-PXD1
表后配置 微型断路器 DZ47-63H/2P 63A 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2

安装尺寸及接线图 (mm)

䔇㏫ᐬڟა䬔 ᪏☙Ἡ
䧱ᄭ

ܦ㏫ᐬڟა䬔 ,8I

䧱ᄭ

接线图

126
