电表箱系列
METER BOX SERIES

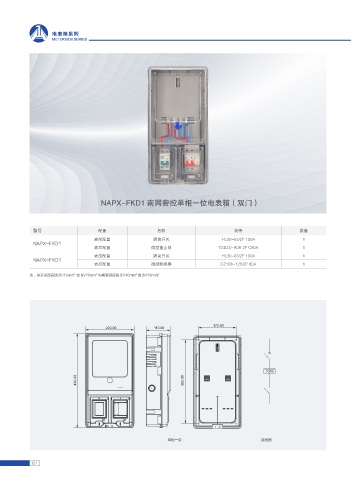

NAPX-FKD1 南网费控单相一位电表箱（双门）
主要技术参数
型号 配置 名称 规格 数量
表前配置 隔离开关 HL30-63/2P 100A 1
NAPX-FKD1
表后配置 微型重合闸 TGB2D-80R 2P C80A 1
表前配置 隔离开关 HL30-63/2P 100A 1
NAPX-FKD1
表后配置 微型断路器 DZ158-125/2P 80A 1
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
2
安装尺寸及接线图 (mm)
170.00
220.00 110.00
,8I
430.00 380.00
单相一表 接线图
