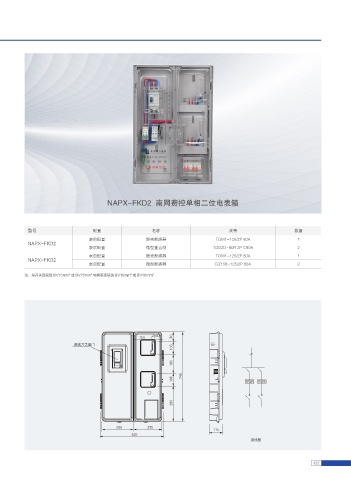

NAPX-FKD2 南网费控单相二位电表箱

主要技术参数

型号 配置 名称 规格 数量
表前配置 塑壳断路器 TGM1-125/2P 80A 1
NAPX-FKD2
表后配置 微型重合闸 TGB2D-80R 2P C80A 2
表前配置 塑壳断路器 TGM1-125/2P 80A 1
NAPX-FKD2
表后配置 微型断路器 DZ158-125/2P 80A 2

2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
2
2
安装尺寸及接线图 (mm)

䔇㏫ᐬڟა䬔

,8I ,8I

接线图

122
