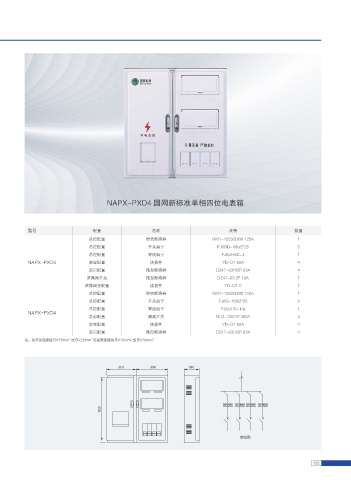

NAPX-PXD4 国网新标准单相四位电表箱
主要技术参数
型号 配置 名称 规格 数量
总控配置 塑壳断路器 NM1-125S/3300 125A 1
总控配置 开关端子 FJ6GD-100/2*25 3
总控配置 零线端子 FJ6/JHSD-4 1
NAPX-PXD4 表室配置 接插件 YD-D1 60A 4
表后配置 微型断路器 DZ47-63H/2P 63A 4
采集器开关 微型断路器 DZ47-63 2P 10A 1
采集器室配置 接插件 YD-D1 C 1
总控配置 塑壳断路器 NM1-125S/3300 125A 1
总控配置 开关端子 FJ6G-100/2*25 3
总控配置 零线端子 FJ6/JHD-1/a 1
NAPX-PXD4
表前配置 隔离开关 NH2-125/1P 100A 4
表室配置 接插件 YD-D1 60A 4
表后配置 微型断路器 DZ47-63H/2P 63A 4
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I
接线图
128
