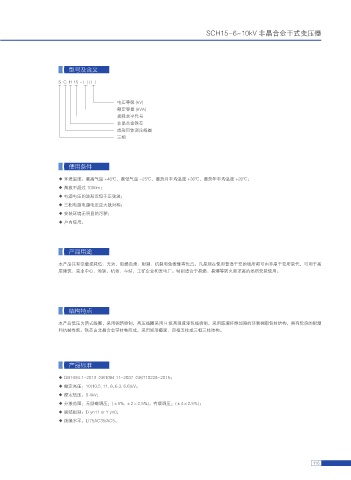

SCH15-6~10kV 非晶合金干式变压器

型号及含义

S C H 15 - □ / □

电压等级 (kV)
额定容量 (kVA)
损耗水平代号
非晶合金铁芯
成形固体浇注线圈
三相

使用条件

◆ 环境温度：最高气温 +40℃，最低气温 -25℃，最热月平均温度 +30℃，最热年平均温度 +20℃；
◆ 海拔不超过 1000m；
◆ 电源电压的波形近似于正弦波；
◆ 三相电源电源电压应大致对称；
◆ 安装环境无明显的污秽；
◆ 户内使用。

产品用途

本产品具有空载损耗低、无油、阻燃自熄、耐潮、抗裂和免维修等优点。凡是现在使用普通干变的场所都可由非晶干变所取代，可用于高
层建筑、商业中心、地铁、机场、车站、工矿企业和发电厂。特别适合于易燃、易爆等防火要求高的场所安装使用。

结构特点

本产品低压为箔式线圈，采用铜箔绕制，高压线圈采用 H 级高强度漆包线绕制，采用玻璃纤维加强的环氧树脂包封结构，具有优良的耐潮
和抗裂性能。铁芯由非晶合金带材卷而成，采用矩形截面、四框五柱或三框三柱结构。

产品标准

◆ GB1094.1-2013 GB1094.11-2007 GB/T10228-2015；
◆ 额定高压：10(10.5, 11, 6, 6.3, 6.6)kV；
◆ 额定低压：0.4kV；
◆ 分接范围：无励磁调压：(±5%, ±2×2.5%)，有载调压：(±4×2.5%)；
◆ 联结组别：D yn11 or Y yn0；
◆ 绝缘水平：LI75AC35/AC5。
