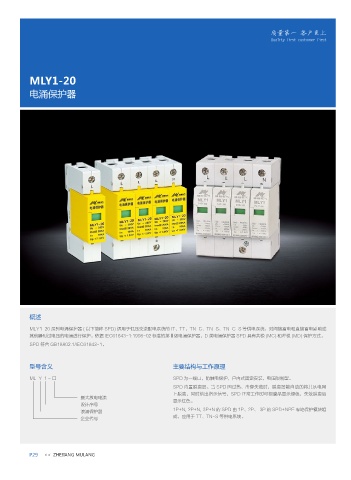

MLY1-20

           电涌保护器














































           概述

           MLY1-20 系列电涌保护器 ( 以下简称 SPD) 适用于低压交流配电系统的 IT、TT、TN-C、TN-S、TN-C-S 等供电系统，对间接雷电和直接雷电影响或
           其他瞬时过电压的电涌进行保护。依据 IEC61643-1:1998-02 标准的第Ⅱ级电涌保护器。D 类电涌保护器 SPD 具有共模 (MC) 和差模 (MD) 保护方式。
           SPD 符合 GB18802.1/IEC61643-1。


           型号含义                                              主要结构与工作原理

           ML  Y  1 - □                                      SPD 为一端口，防触电保护，户内式固定安装，电压限制型。
                                                             SPD 内置脱离器。当 SPD 因过热、击穿失效时，脱离器能自动的将其从电网
                                                             上脱离，同时给出指示信号，SPD 正常工作时可视窗品显示绿色，失效脱离后
                             最大放电电流
                                                             显示红色。
                             设计序号
                             浪涌保护器                           1P+N, 2P+N, 3P+N 的 SPD 由 1P、2P、 3P 的 SPD+NPE 零地保护模块组
                             企业代号                            成，应用于 TT、TN-S 等供电系统。
