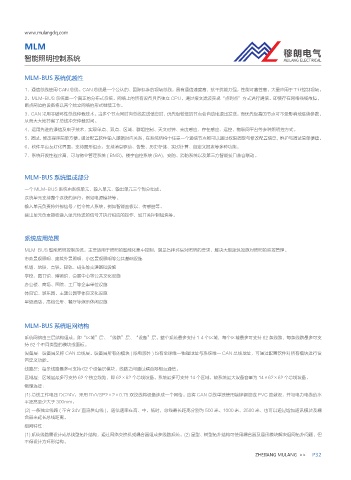

MLM

智能照明控制系统

MLM-BUS 系统优越性

1、通信总线使用 CAN 总线。CAN 总线是一个公认的、国际标准的现场总线，具有通信速度高，抗干扰能力强，性能可靠性高，大量应用于工业控制现场。
2、MLM-BUS 系统是一个真正的分布式系统。网络上的所有设备具备独立 CPU，通过报文滤波实现“点到点”方式进行通信。即使存在网络线缆故障，
断点两边的设备将以两个独立网络的形式继续工作。
3、CAN 采用非破坏性总线仲裁技术。当多个节点同时向总线发送信息时，优先级较低的节点会自动地退出发送，而优先级高的节点可不受影响地继续参数，
从而大大地节省了总线冲突仲裁时间。
4、运用先进的通信及电子技术，实现单点、双点、区域、群组控制、天文时钟、亮度感应、存在感应、遥控、物联网平台等多种照明控方式。
5、调试、修改程序简单方便。通过配置软件输入逻辑对应关系，在系统结构中任意一个通信节点都可以通过权限调取与修改配置信息，维护与调试简单便捷。
6、软件平台友好化界面，支持图形组态，支持消息驱动、告警、历史存储、实时计算、自定义报表等多种功能。
7、系统开发性程序高，可与物业管理系统 ( BMS)，楼宇自控系统 (BA)，安防、消防系统以及第三方智能接口兼容联动。

MLM-BUS 系统组成部分

一个 MLM-BUS 系统由系统单元、输入单元、输出单元三个部分组成。
系统单元支持整个系统的运行，例如电源模块等。
输入单元负责将外部信号／指令传人系统，例如智能面板以、传感器等。
输出单元负责接收输入单元传送的信号并执行相应的操作，如开关控制模块等。

系统应用范围

MLM-BUS 智能照明控制系统，主要适用于照明的智能化集中控制，满足各种环境对照明的要求，解决大型建筑设施对照明的监控管理。
市政景观照明、建筑外景照明、小区景观照明等公共基础设施
机场、地铁、高铁、轻轨、码头等交通基础设施
学校、图书馆、博物馆、会展中心等公共文化设施
办公楼、商场、医院、工厂等企事单位设施
体育馆、游乐园、主题公园等体育文化设施
星级洒店、高档会所、餐厅等娱乐休闲设施

MLM-BUS 系统组网结构

系统网络由三层结构组成，即“区域”层、“线路”层、“设备”层。整个系统最多支持 1 4 个区域，每个区域最多可支持 62 条线路，每条线路最多可支
持 62 个不同类型的模块或面板。
设备层：设备层又称 CAN 总线层。设备层所有的模块 ( 除电源外 ) 均有全球唯一物理地址与系统唯一 CAN 总线地址，可通过配置软件对所有模块进行设
置定义功能。
线路层：每条线路最多可支持 62 个设备层模块，线路之间通过耦合器相互通信。
区域层：区域层最多可支持 62 个独立线路，即 62×62 个总线设备。系统最多可支持 14 个区域，故系统最大设备容量为 14×62×62 个总线设备。
物理连接：
(1) 总线工作电压 DC24V，采用 RVVSP2×2×0.75 双绞线将设备连成一个网络。应将 CAN 总线单独使用镀锌钢管或 PVC 管敷设，并与电力电缆的水
平距离至少大于 300mm。
(2) 一条独立线路 ( 不含 24V 直流供电线 )，通信速率在高、中、低时，总线最长距离分别为 500 米、1000 米、2500 米、也可以通过增加通讯模块及耦
合器来延长总线距离。
组网特性：
(1) 系统线路需设计成总线型拓扑结构，通过网络交换机或耦合器组成多线路系统。(2) 星型、树型拓扑结构可使用耦合器及通讯模块解决组网拓扑问题，但
不得设计为环形结构。

ZHEJIANG MULANG >> P32
