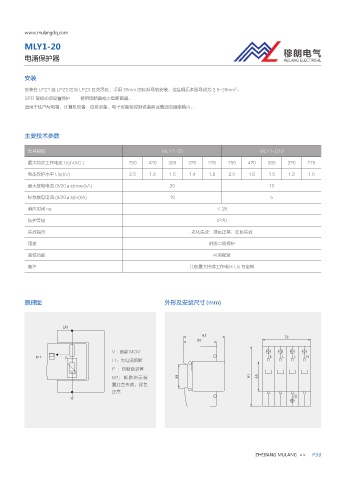

Page 35 - 浙江穆朗电气科技有限公司

MLY1-20

电涌保护器

安装

2
安装在 LPZ1 或 LPZ2 区与 LPZ3 区交界处，采用 35mm 的标准导轨安装，连接铜质多股导线为 2.5~35mm 。
SPD 每极必须设置保护— —使用熔断器或小型断路器。
适用于住户配电箱、计算机设备、信息设备。电子设备极控制设备前或最近的插座箱内。

主要技术参数

型号规格 MLY1-20 MLY1-D10
最大持续工作电压 Uc(VAC ) 750 420 385 320 275 750 420 385 320 275

电压保护水平 Up(kV) 2.5 1.8 1.5 1.4 1.2 2.0 1.6 1.5 1.2 1.0
最大放电电流 (8/20μs)max(kA) 20 10

标称放电电流 (8/20μs)In(kA) 10 5
响应时间 ns ＜ 25

防护等级 IP20
失效指示 老化失效：绿色正常，红色失效

用途 进线二级保护
遥信功能 可另配货

备注 其他最大持续工作电压 Uc 可定做

原理图 外形及安装尺寸(mm)

- /

V：高能 MOV
Ὤὐ Uc - - - /
Ft：大电流熔断
t°：热断路装置
M1：断路指示装
置红色失效，绿色
正常

ZHEJIANG MULANG >> P30
