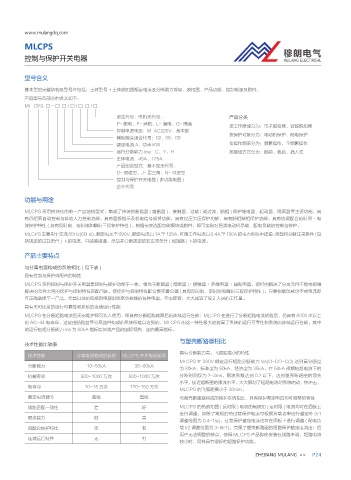

MLCPS

控制与保护开关电器

型号含义

基本型的完整结构及型号应包括：主体型号 + 主体脱扣器额定电流及分断能力等级、脱扣器、产品功能、控制电源及附件。
产品型号各部分的含义如下：
ML CPS □ - □ □ / □ / □ □ / □

派生代号：电机无代号、 产品分类
P- 配电、F- 消防、L- 漏电、G- 隔离
按工作原理分为：电子脱扣器、智能脱扣器
控制电源电压：M-AC220V、基本型
按保护对象分为：电动机保护、配电保护
辅助触头组合代号：02、06、09
额定电流 A、功率 KW 按操作频率分为：频繁操作、不频繁操作
运行分断能力 Icw：C、Y、H 按接线方式分为：板前、板后、插入式
主体电流：45A、125A
产品组合型式：基本型无代号、
D- 双速型、J- 星三角、N- 可逆型
控制与保护开关电器 ( 多功能电器 )
企业代号
功能与用途

MLCPS 采用模块化的单一产品结构型式，集成了传统的断路器 ( 熔断器 )、接触器、过载 ( 或过流、断相 ) 保护继电器、起动器、隔离器等主要功能，具
有远距离自动控制与就地人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，具有断相缺相保护功能，具有协调配合的时间 - 电
流保护特性 ( 具有反时限、定时限和瞬时三段保护特性 )。根据需要选配功能模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
MLCPS主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自1A至125A、可调工作电流自0.4A至100A的电力系统中接通、承载和分断正常条件(包
括规定的过载条件 ) 下的电流，且能够接通、承载并分断规定的非正常条件 ( 如短路 ) 下的电流。

产品主要特点

与分离电器构成的系统相比 ( 见下表 )
具有控制与保护自配合的特性
MLCPS 系列控制与保护开关电器集控制与保护功能于一体，相当于断路器 ( 熔断器 )+ 接触器 + 热继电器 + 辅助电器。很好的解决了分离元件不能或很难
解决的元件之间的保护与控制特性匹配问题，使保护与控制特性配合更完善合理 ( 具有反时限、定时限和瞬时三段保护特性 )，只要根据负载功率或电流即
可正确选择单一产品，代替以往的包括自电源进线至负载端的各种电器，不需降容；大大减轻了设计人员的工作量。
具有无可比拟的运行可靠性和系统的连续运行性能
MLCPS 在分断短路电流后无需维护即可投入使用，即具有分断短路故障后的连续运行性能：MLCPS 在进行了分断短路电流试验后，仍具有 6000 次以上
的 AC-44 电寿命，这是由断路器等分离器件构成的系统所难以达到的，MLCPS 的这一特性极大地提高了系统的运行可靠性和系统的连续运行性能，其中
的运行短路分断能力 Ics 为 80kA 指标属同类产品的国际领先、国内最高指标。
与塑壳断路器相比
技术性能比较表
具有分断能力高、飞弧距离小的特性
技术性能 分离电器构成的系统 MLCPS 开关电器系统
MLCPS 在 380V 额定运行短路分断能力 Ics(O-CO-CO) 达到高分断型
分断能力 10~50kA 35~80kA
为 80kA、标准型为 50kA、经济型为 35kA，在 50kA 预期短路电流下的
机械寿命 500~1000 万次 500~1000 万次 分断时间仅为 2-3ms，限流系数达到 0.2 以下，达到塑壳断路器的领先
水平，接近熔断器的限流水平，大大限制了短路电流对系统的动、热冲击，
电寿命 10~15 万次 120~150 万次
MLCPS 的飞弧距离小于 30mm。
整定电流调节 曲线 直线 与塑壳断路器构成的保护系统相比，具有保护整定电流均可调整的特性
线路匹配一致性 差 好 MLCPS 的热脱扣器 ( 反时限 ) 电流的磁脱扣 ( 定时限 ) 电流均可在面板上
进行调整，即除了常规的热过载保护电流可根据负载功率进行整定外 (Ir1
限流能力 低 高
调整范围为 0.4~1Ie)，过载保护整定电流也可在面板上进行调整 ( 配电负
自配合保护特性 无 有 载 Ir2 调整范围为 3-6Ir1)。克服了塑壳断路器的短路保护整定电流出厂后
用户无法调整的缺点，使得 MLCPS 产品即使安装在线路末端，短路电流
连续运行特性 无 有
较小时，同样具有很好的短路保护功能。
